變壓器銅損解釋

每個變壓器在運作過程中都會產生能量損耗，了解這些損耗對於提高性能至關重要。其中， 銅損 是最重要的類型之一，由於電阻而在繞組中發生。

當電流流過變壓器線圈時， 產生熱量 這是電阻的副產品。這種熱量不僅降低了變壓器的效率，還會對其絕緣層和組件造成壓力，這可能會縮短其使用壽命。

由於需求 節能係統 隨著電力需求的成長，降低銅損成為當務之急。無論您是設計新設備還是維護現有基礎設施，降低銅損都有助於 降低能源成本、增強可靠性、提高永續性 在現代電力系統中。

什麼是銅損？

銅損—也稱為 I²R損失—發生在 變壓器繞組 每當它承載電負載時。這些損耗是因為 流過線圈的電流遇到阻力，根據焦耳定律，這會導致熱量的產生。

銅損 負載相關，這意味著它們僅在變壓器向連接的負載供電時發生。流過繞組的電流越大，產生的熱量就越多，以熱量形式流失的能量就越多。

兩個都 初級和次級繞組 都會造成銅損。總銅損可使用以下公式計算：
P = I²R,
在哪裡 我 是當前和 R 是繞組的電阻。

與無負載時存在的磁芯（鐵）損耗不同， 銅損僅在負載條件下發生，並且隨著電流的增加，損耗會迅速增加。因此，降低銅損對於在高需求運作期間保持變壓器效率至關重要。

為什麼會發生銅損？

銅損 變壓器中發生的故障是由於與以下因素相關的物理和電氣因素的結合： 繞線設計、材料以及變壓器的工作原理。讓我們來分析一下主要原因：

• 繞組中的歐姆電阻
  每個導體都有電阻—即使是高導電性材料，例如 銅當電流流過這些繞組時，電阻會將部分能量轉換為熱。

• 電流強度（I²關係）
  損耗隨電流呈指數成長。根據公式 P = I²R, 電流加倍導致銅損增加四倍這就是為什麼在高負荷條件下損失更為嚴重的原因。

• 繞組幾何形狀與線圈層數
  線圈層數越多或導線路徑越長，總電阻越大。不良的繞組佈局會使散熱性能變差，進一步增加電阻損耗。

• 溫度效應
  隨著溫度升高，銅的電阻也會增加。這意味著在較高溫度下運作的變壓器會經歷 銅損更大，形成複合熱效應。

• 開關頻率和趨膚效應
  在高頻變壓器中，電流傾向於在導體表面附近流動（ 趨膚效應)，有效減小截面積，增大阻力。

• 諧波與鄰近效應
  諧波電流 （由非線性負載引起）和 鄰近效應 （附近導體之間的相互作用）會增加局部電阻和損耗。

了解這些原因是減少銅損和設計更有效率、更耐用的變壓器的第一步。

公式和測量

計算 銅損 在變壓器中，我們使用基於 焦耳定律:

P = I² × R
在哪裡：
磷 = 功率損耗（瓦特）
我 = 流過繞組的電流（安培）
R = 繞組電阻（歐姆）

對於同時具有 初級和次級繞組，總銅損為：

Pc = Ip² × Rp + Is² × Rs
在哪裡：
葉 和 是 = 初級和次級繞組中的電流
反應 和 盧比 = 初級和次級繞組的電阻

這個公式表明 即使電流稍微增加，也會導致功率損耗急遽上升，因為電流是平方的。這就是為什麼重載條件需要格外注意。

到 測量銅損，工程師經常執行 短路測試，其中次級短路和減少 電壓 應用於初級以測量負載條件下的電流和損耗。

透過應用該公式和測試，我們可以有效地評估、預測和優化變壓器的負載性能。

對變壓器效率的影響

銅損直接降低變壓器的能源效率，因為部分輸入功率被轉換為熱量，而不是有用的輸出。由於這些損耗會隨著負載電流的平方而增長，因此在高負載運行時尤其顯著。

銅損產生的熱量 提高變壓器的工作溫度需要強大的冷卻系統來防止過熱。如果管理不當，這種熱應力可能會 削弱絕緣材料，導致性能下降甚至過早失效。

隨著時間的推移，溫度波動和過大電流產生的應力會導致 壽命更短，可靠性降低。此外，浪費的能源轉化為 更高的營運成本，特別是在連續使用或工業環境中。

最大限度地減少銅損不僅是為了提高效率，而是為了 提高系統耐久性、安全性和經濟性能 貫穿變壓器的整個生命週期。

如何減少銅損

減少銅損對於提高 變壓器 效率, 長壽， 和 成本效益。讓我們看看兩種方法：設計和操作。

設計策略

• 使用較大的導體橫截面：這可以降低阻力並有助於更有效地散熱。

• 選擇高導電性材料：材料如 純銅 或者 銅箔 提供更低的電阻率，減少I²R損失。

• 優化繞組佈局：確保 均勻電流分佈 最大限度地減少局部加熱和趨膚效應問題。

營運策略

• 避免過載或欠載：變壓器在額定負載附近性能最佳；極端負載會增加損耗。

• 使用高效率的冷卻系統：冷卻有助於維持較低的繞組溫度，從而穩定電阻。

• 應用諧波濾波器或低 THD 設備：諧波會加劇銅損－濾除諧波可以保護性能。

這些策略共同提供了平衡的方法 最大限度地減少能量損失 並最大限度地提高變壓器的性能。

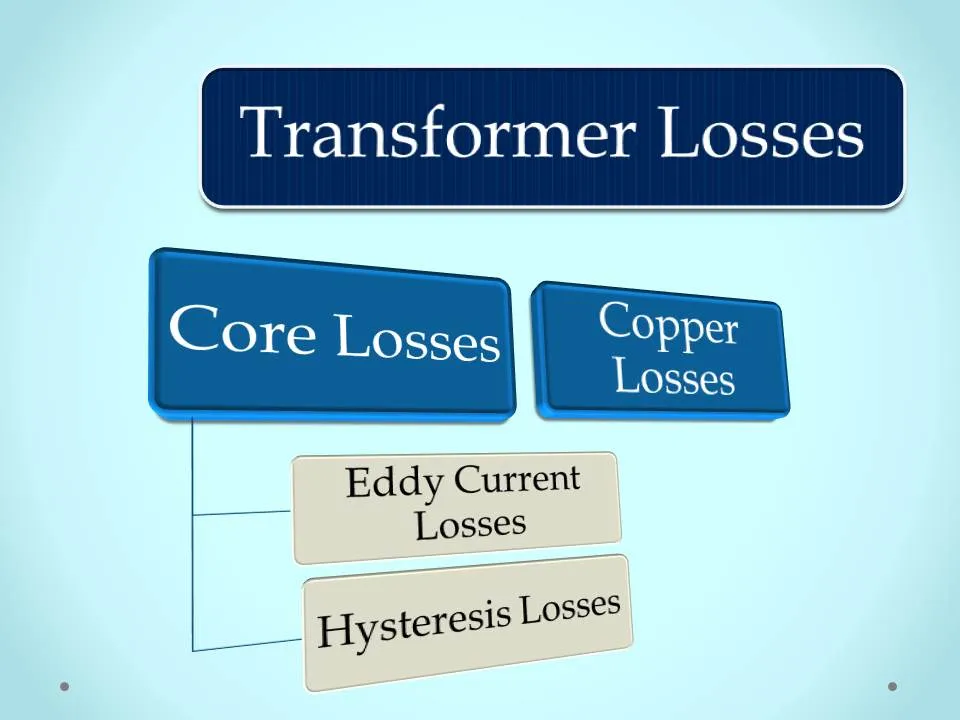

銅損與鐵損

為了充分了解變壓器效率，有助於比較 銅損 和 鐵損——變壓器損耗的兩種主要類型。它們的差異如下：
