如果你正在與 電動機, 發電機， 或者 變壓器，你可能聽過 線圈跨度係數——又稱音高係數或弦長係數。這個看似不起眼的概念，卻對機器的電壓產生效率起著至關重要的作用。
透過調整 線圈跨度工程師不僅會影響電壓水平，還會影響波形品質、機器尺寸和能量損耗。在本指南中，我們將詳細解釋線圈跨度係數的含義以及它在實際應用中的重要性。
線圈跨度係數是多少？

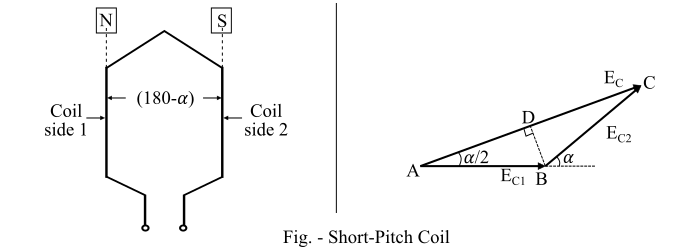

這 線圈跨度係數（KC）——也稱為節距係數或弦長係數——用於測量線圈基於其跨度產生電壓的效率。它被定義為 短節距線圈產生的電壓與 全距線圈。公式為：
KC = cos(α / 2)
在哪裡 α 是線圈跨距縮短的角度 電度.

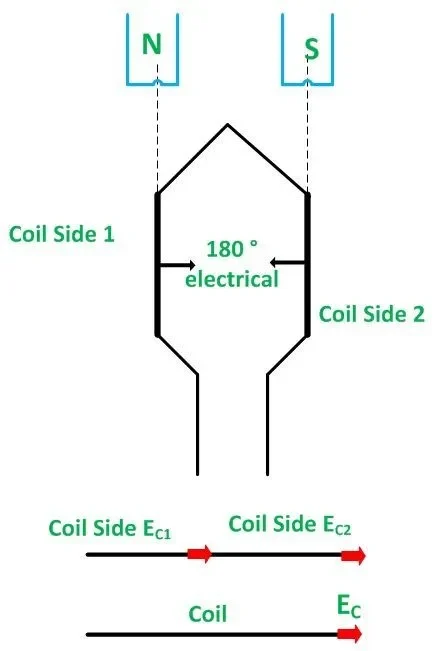

一個 全距線圈 跨距 180° 電，因此 KC = 1—意味著線圈兩側產生同相電壓，以實現最大輸出。相反， 短距線圈 （小於 180°）導致 KC < 1，因為兩側的電壓略有不同相位。
這為什麼重要？較小的KC會略微降低 電壓 輸出功率，同時也能透過減少諧波失真和節省銅線來提高效率。這種權衡往往使得短節距線圈成為現代馬達的明智設計選擇。

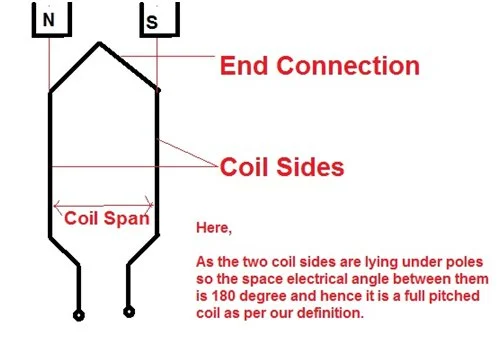

全距線圈與短距線圈

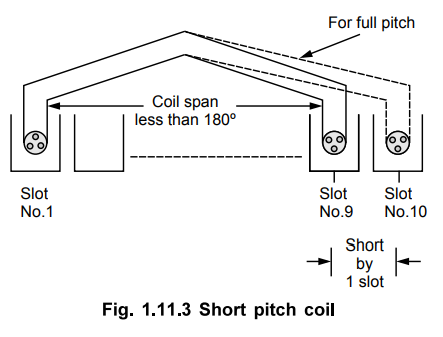

全節距線圈 透過保持線圈兩側同相來產生最大電壓，同時 短距線圈 略微降低電壓，但可改善波形質量，節省材料。
在它們之間進行選擇取決於輸出電壓還是效率，並且緊湊的設計是優先考慮的。
| 特徵 | 全距線圈（180°） | 短節距線圈（<180°） |
| 電壓輸出 | 更高 | 降低 |
| 線圈側相 | 同相 | 異相 |
| 諧波失真 | 更高 | 減少 |
| 材料使用 | 更多銅 | 銅較少 |
| 應用重點 | 最高效率 | 節省空間，波形質量 |
短節距線圈的優點
使用 短節距（弦）線圈 具有以下幾個優點：
節省銅線：較短的線圈端部減少了所需電線的長度，從而降低了材料成本。
減少諧波失真：有助於產生更乾淨的 正弦波 透過最大限度地減少不必要的諧波。
提高高頻性能：非常適合以較高頻率或速度運轉的機器。
實現緊湊設計：較短的線圈可實現更節省空間的繞線佈局。
降低銅損：減少電線長度意味著略微 阻力較小 並產生熱量。
權衡：這些線圈產生 電壓略低 比全節距線圈更陡峭，因為線圈邊不是完全同相。
在馬達中的應用
這 線圈跨度係數 在現代馬達的設計和性能中發揮關鍵作用。它對各種應用的影響如下：
產生器：工程師使用短距線圈來減小機器的整體尺寸，同時保持良好的 效率。這對於緊湊型或便攜式發電機尤其有用。
馬達：線圈跨度影響 啟動扭力、繞組佈局和整體馬達性能。弦線圈有助於優化馬達尺寸，且不會嚴重影響輸出。
交流發電機：調整線圈跨度有助於 平衡電壓調節 並保持對稱磁場，確保穩定的電力傳輸。
變形金剛：短節距線圈最大限度地減少 鐵芯損耗 並可提高高頻變壓器或緊湊佈局的效能。
定子和轉子 繞組：使用正確的線圈跨度可提高 電磁相容性（EMC） 並減少損失，幫助機器更涼爽、更有效率地運作。
如何選擇合適的線圈跨度
選擇 右側線圈跨度 取決於你正在建立的內容和你的設計目標。如果你的優先事項是 最大電壓輸出，一個 全距線圈 （180°電）是你最好的選擇。但如果你正在使用 有限的空間 或旨在減少 諧波失真，一個 短距線圈 可以更加實用。
較短的線圈也意味著 減少銅的使用量使其成為緊湊型、成本敏感型設計的理想選擇。在做決定時，務必權衡電壓效率和物理限制。
關於線圈跨度係數的常見問題解答
1. 為什麼短節距線圈的線圈跨度係數始終小於1？
由於每個線圈側的電壓不同相，因此它們的相量和為 小於它們的算術和， 導致 KC < 1.
2. 4 極、48 槽馬達的典型線圈跨度是多少？
通常 120°電氣，在電壓輸出和諧波降低之間取得平衡。
3. 線圈跨度如何影響電壓波形品質？
短距線圈有幫助 提高波形純度 透過消除諧波分量，產生 更平滑的正弦波輸出.
結論
這 線圈跨度係數 線圈在決定馬達效率和電壓輸出方面起著至關重要的作用。透過了解全節距和短節距線圈的特性，您可以為電動馬達、發電機、交流發電機等做出更明智的設計選擇。
需要協助將線圈跨度概念應用到您的專案中嗎？ 聯絡我們的團隊 為您的應用選擇合適的線圈設計提供專家指導—我們隨時協助您優化效能。
