繞線機控制器設定指南

如果控制器參數設定不正確，可能會造成高昂的代價。過少或過多的匝數都會導致浪費 銅 以及不符合設計規格的線圈。捲繞不均勻會產生熱點，降低性能並增加噪音。如果速度或張力設定不當，機器承受過大的壓力，則會加速齒輪、導軌和馬達的磨損。簡而言之，精確的控制器設定可確保每個線圈都符合品質標準，同時控製材料成本和機器維護成本。

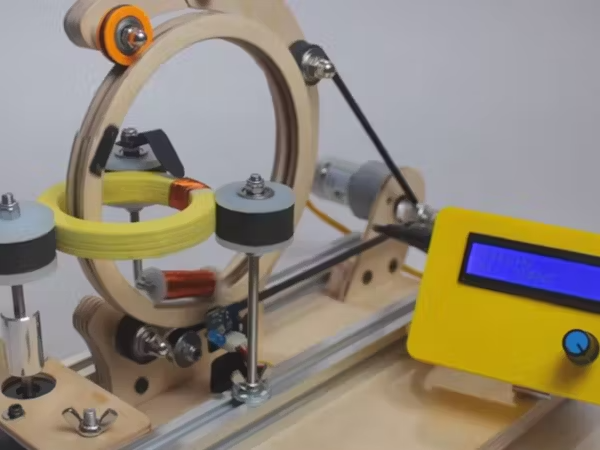

控制器設定中必備參數

當設定 線圈繞線機有幾個參數在決定品質和效率方面起著至關重要的作用。讓我們一步一步來分析一下：

匝數和層數

這是最基本的設置，它告訴 控制器 精確繞製多少圈、堆疊多少層。精準的繞製確保線圈符合電氣規格，且不浪費材料。

線徑和絕緣層厚度

每個控制器的設定都應考慮線徑及其絕緣層。較粗的線會佔用更多空間，因此忽略此細節可能會導致重疊或層數不足。

骨架/線圈形狀尺寸

線軸或磁芯的寬度和高度決定了導線器在表面的移動方式。正確輸入這些寬度和高度可以防止導線溢出邊緣或留下縫隙。

繞線方向

選擇順時針（CW）或逆時針（CCW）可設定線圈的正確方向，這對於極性敏感的設計很重要。

橫移/導線運動

導線橫移控制導線在線圈寬度上的排列方式。精確的運動設定可確保間距均勻、線圈緊湊且電感一致。

速度設定

控制器允許多個速度範圍：

• 高速 為了提高效率。

• 低速 適用於精細工作或開始/結束轉彎。

• 加速/減速 速度以防止突然的張力峰值和電線斷裂。

模式選擇和特殊功能

現代線圈繞製控制器不僅控制基本的匝數和速度，還包括有助於微調過程的模式和特殊功能。

• 自動啟動與手動/踏板模式
  自動啟動模式允許在設定參數後解放雙手操作，而踏板模式則允許操作員直接控制。正確的選擇取決於優先考慮的是精度還是靈活性。
• 末端暫停並緩慢移動
  這些設定會在線圈邊緣減慢或暫停，防止電線堆積並確保繞線層整齊。
• 在邊緣處停止
  在邊緣位置精確停止繞線，有助於保持線圈長度均勻。
• 停車時邊緣制動和速度製動
  這些功能可減少機器停止時電線張力峰值，防止電線和線圈損壞。
• 原點位置/重置設定
  可靠的重設或「原點」設定可確保機器始終從正確的參考點啟動，從而減少重複作業的設定時間。

控制器程式設計

設定繞線機控制器的關鍵在於以正確的順序輸入數值，並確保沒有遺漏任何步驟。這就像一步一步教機器如何精確地繞線。

• 輸入序列
  務必先輸入最基本的參數：匝數、層數、線徑和線軸尺寸。設定完成後，再進行繞線方向和橫動控制。最後，微調速度設置，包括加速和減速。這種邏輯順序確保控制器能夠正確處理資料。
• 顯示視窗和狀態指示器
  大多數控制器都配有顯示規格、程序步驟、時間和轉數的視窗。注意閃爍的數字和穩定值：閃爍表示該值已準備好編輯，而穩定表示確認已儲存。 「就緒/等待」指示燈顯示機器處於空閒狀態、已設定好作業狀態或正在運作狀態。
• 儲存和調用食譜/程序
  為了節省重複作業的時間，請使用配方儲存功能。每個保存的程序都包含諸如圈數、螺距和速度等參數。清晰地標記配方，以便操作員快速調用，從而減少錯誤和設定延遲。

測試與驗證

即使輸入精確，每項工作也需要驗證。快速檢查可以避免浪費時間和材料。

• 空轉/試繞
  先進行空轉或低速試繞。這樣可以在開始繞完整個線圈之前，觀察導線和導線導引器的工作。
• 目視檢查
  繞完前幾層後，停下來檢查線圈。匝數是否均勻、緊密，且沒有空隙或重疊？提前檢查可以避免之後重新繞線。
• 測量實際轉數與控制器讀數
  最後，確認控制器的圈數與線圈的實際匝數相符。任何不匹配都可能表明感測器或設定存在問題，應在量產前糾正。

進階/可選設定

掌握控制器設定的基礎知識後，您可以使用進階設定來提升精度和效率。這些選項可讓您微調性能，並使機器適應獨特的線圈設計。

反決議

選擇整數或小數圈數單位。小數解析度對於高精度線圈非常有用，因為即使是圈數的幾分之一也很重要。

導線的開始、結束和鎖定

精確定義導線器的起始和終止位置。部分控制器也支援鎖定導線或反轉繞線方向，確保層層過渡順暢。

停止邏輯

確定機器是否應在層邊界或線圈邊緣停止。這可以防止過衝，並使繞線過程更可預測。

自動煞車接合

啟用或停用捲繞停止時的自動煞車。此功能可防止細線滑落，並保持張力穩定。

常見控制器錯誤故障排除

即使是最好的設置偶爾也會遇到障礙。知道如何發現並 糾正控制器錯誤 使您的生產線平穩運行。

• 回合數不匹配
  如果線圈的實際匝數與控制器的讀數不匹配，請檢查感測器對齊和計數器解析度設定。
• 錯誤的方向
  當線圈出現反轉時，請確認繞線方向（CW 或 CCW）與控制器程式相符。
• 速度或張力不匹配
  如果各層看起來不均勻，則即時速度可能與設定值不符。調整加速或減速值，並確認張力一致。
• 參數溢出
  行程限位超出錯誤通常意味著行程範圍或線圈尺寸輸入錯誤。請重置尺寸並重新編程控制器。

最佳實踐和設定維護

正確設定控制器只是成功的一半——長期保持這些設定可靠才是確保線圈品質穩定的關鍵。遵循一些最佳實踐，您可以避免材料浪費、機器磨損和昂貴的返工。

每個線圈設計的文檔設置

每一個 線圈設計 各種參數都有其各自的最佳點——轉彎、層數、坡度和速度。養成在「作業卡」或數位日誌中記錄這些參數的習慣。這樣，重複作業就可以快速設置，無需反覆嘗試，從而減少停機時間並確保始終如一的品質。

感測器或編碼器的定期校準

隨著時間的推移，感測器和編碼器可能會出現輕微的漂移，導致轉彎計數或移動距離出現微小但重要的誤差。定期進行校準檢查，以確保讀數準確。即使是透過試運行進行快速驗證，也能幫助發現計數錯誤，避免造成報廢。

定期審查韌體和軟體更新

控制器製造商經常發布韌體或軟體更新，以修復錯誤、提高穩定性或添加新功能。請定期檢查更新並查看發行說明。應用這些更新可以使您的機器與現代要求保持同步，並可能提升效率。
