Ultimate JGC-2015PQL PLC Coil Winding Guide

廣日在線圈繞製行業享有盛譽，為變壓器、電感器和其他精密電子產品製造商提供先進的解決方案。其領先型號包括 JGC-2015PQL PLC線圈繞線機，旨在實現現代線圈生產的準確性和效率。

與老式手動或半自動系統不同，該機器利用 PLC（可程式邏輯控制器）技術 簡化繞線工藝的每個步驟。憑藉自動化參數設定、配方儲存和即時控制，即使在大批量生產中也能確保線圈的一致性。

其好處不僅在於速度。 自動化減少操作員錯誤，提高可重複性，並保護電線完整性使其成為對精度和可靠性要求極高的行業的理想之選。無論是變壓器線圈還是專業電子應用，JGC-2015PQL 都能幫助製造商滿懷信心地滿足當今嚴苛的標準。

安全與啟動基礎知識

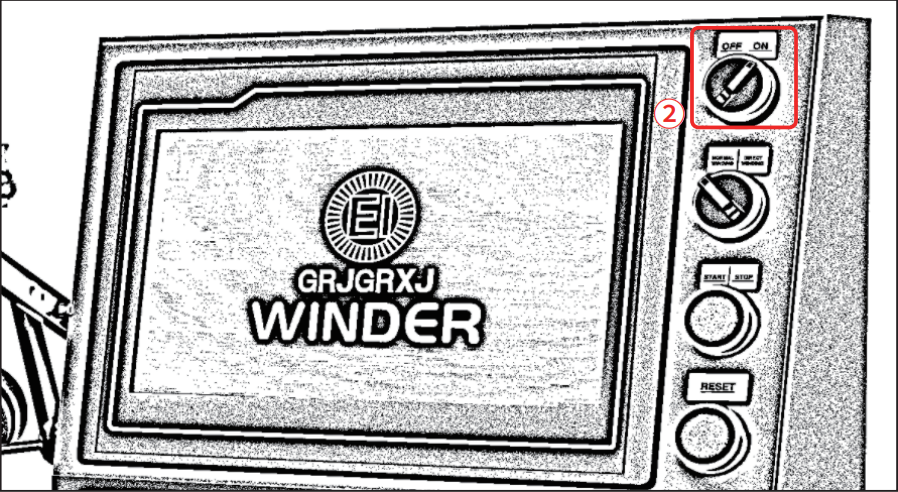

JGC-2015PQL 運作前，安全第一。機器配備了 緊急停止按鈕，必須先放開才能開始任何操作。之後，按下 電源按鈕 控制面板使系統聯機並將操作員轉換到主介面。

通電後，PLC螢幕將顯示主要操作視窗和狀態指示燈。在此階段，務必遵循 標準安全檢查：確保所有防護裝置已安裝到位，檢查導線和線芯的位置，並確認工作空間內沒有障礙物。這些步驟可防止事故發生，並保護機器和操作員。

透過以一致的例行程序（緊急停止釋放、控制加電和系統準備檢查）開始每個班次，您可以創建一個更安全的環境並為順利的繞線操作奠定基礎。

關鍵參數設定

一旦機器通電並且可以安全使用，下一步就是設置 繞線參數。這些值指導 JGC-2015PQL 生產準確且可重複的線圈。

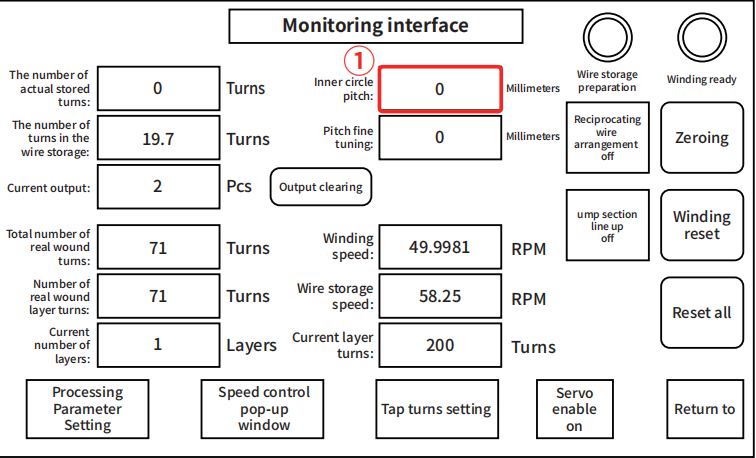

第一個輸入是 內圓節距——繞組每圈之間的間距。此數位控制導線的繞線鬆緊，直接影響線圈密度和性能。

接下來，您將輸入 線圈特定規格 取決於設計：

• 矩形線圈 → 輸入 厚度 和 高度 核心。

• 環形線圈 → 輸入 外 和 內徑 以配合核心的幾何形狀。

最後，輸入 儲線環直徑。此測量允許系統計算所需的儲存匝數，確保線圈連續纏繞而不會出現斷線。

透過仔細設定這些參數，操作員可以確保機器平穩運行、減少浪費並每次都能提供符合設計要求的線圈。

儲能及繞線計算

設定關鍵參數後，JGC-2015PQL 會自動幫助操作員計算繞線順序。目標是平衡 所需總圈數 與 儲存的圈數 在金屬絲收納環內。

過程首先輸入計劃繞線匝數。然後系統使用 芯線厚度、芯線高度和儲線環直徑 計算連續繞製需要多少個儲存圈。

實際操作中，計算值與實際線圈行為之間可能存在細微偏差。操作員可以根據實際需求微調儲存的匝數。此彈性可確保導線輸送順暢，避免繞線過程中出現缺線，並保持層數一致性。

透過自動化這些計算，機器節省了設定時間，同時確保線圈纏繞的準確性和可重複性 - 這對於變壓器和電子線圈生產至關重要。

儲存和管理食譜

JGC-2015PQL PLC 線圈繞線機最強大的功能之一是其儲存和管理配方的能力。此功能可協助操作員避免每次生產新線圈類型時重新輸入參數。

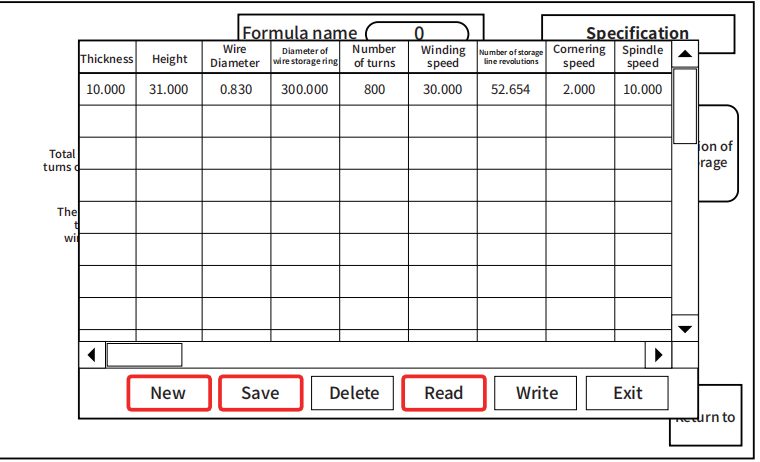

使用 新建-閱讀-保存 函數，您可以建立、載入和更新線圈規格。每個配方都應該有一個 唯一名稱 反映線圈尺寸或類型的名稱，例如“Toroid-45mm-Cu0.8”或“Rect-Core-Thin-200T”。清晰的命名使任何操作員都能輕鬆快速地識別正確的設定。

正確的食譜管理不僅僅是方便——它還能直接改善 效率和可重複性. 透過將配方儲存在記憶體中，可以在不同的 線圈設計 只需幾分鐘，而不是幾小時。這減少了停機時間，提高了吞吐量，並最大限度地降低了輸入錯誤的風險。

透過維護一個組織良好的食譜庫， 製造商 可以實現跨批次的一致質量，同時保持定製或短期訂單的靈活性。

速度和導線排列控制

控制速度是精確繞線的核心。在JGC-2015PQL上，操作員可以同時調整 頭部速度 和 排線速度 以匹配線圈設計。

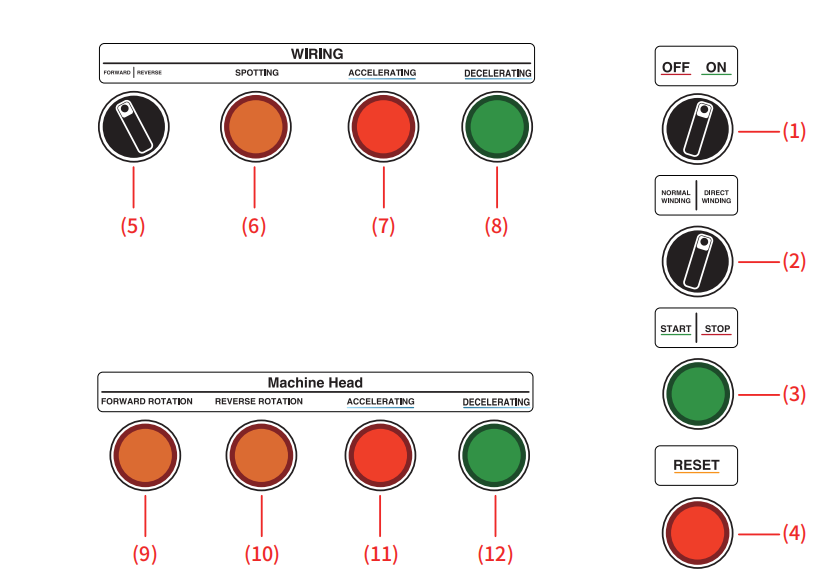

該系統提供 兩種微調速度的方法:

• 紅色/綠色按鈕 – 這些允許在繞線過程中快速加速或減速，非常適合車間即時調整。

• 彈出視窗 – 為了更精確，操作員可以透過控制介面輸入精確的速度值。

平衡頭部和排列速度可確保電線鋪設平穩均勻，防止重疊、間隙或張力峰值影響線圈品質。

Reset & Recalibration

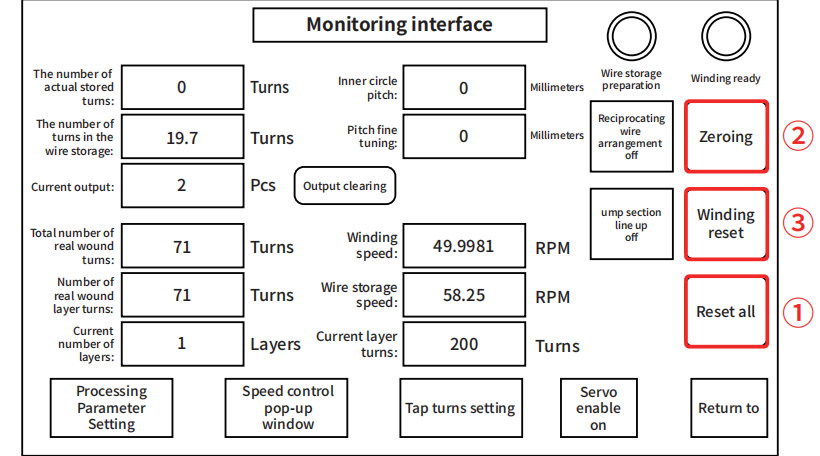

在開始新的產品運作之前，必須清除舊資料。 JGC-2015PQL 提供三種重置功能，確保操作無誤：

• 歸零 – 重新裝載電線時重新計算儲存的圈數。

• 上弦復位 – 清除繞線資料以便重新開始。

• 全部重置 – 擦除所有儲存的值，為新產品做好充分準備。

此外， 輸出清除 如果總圈數或良率資料在生產過程中需要重置，此功能允許重新計算。正確使用這些重置功能可以避免錯誤，避免跨產品污染，並保持準確的生產記錄。

Winding Control Features

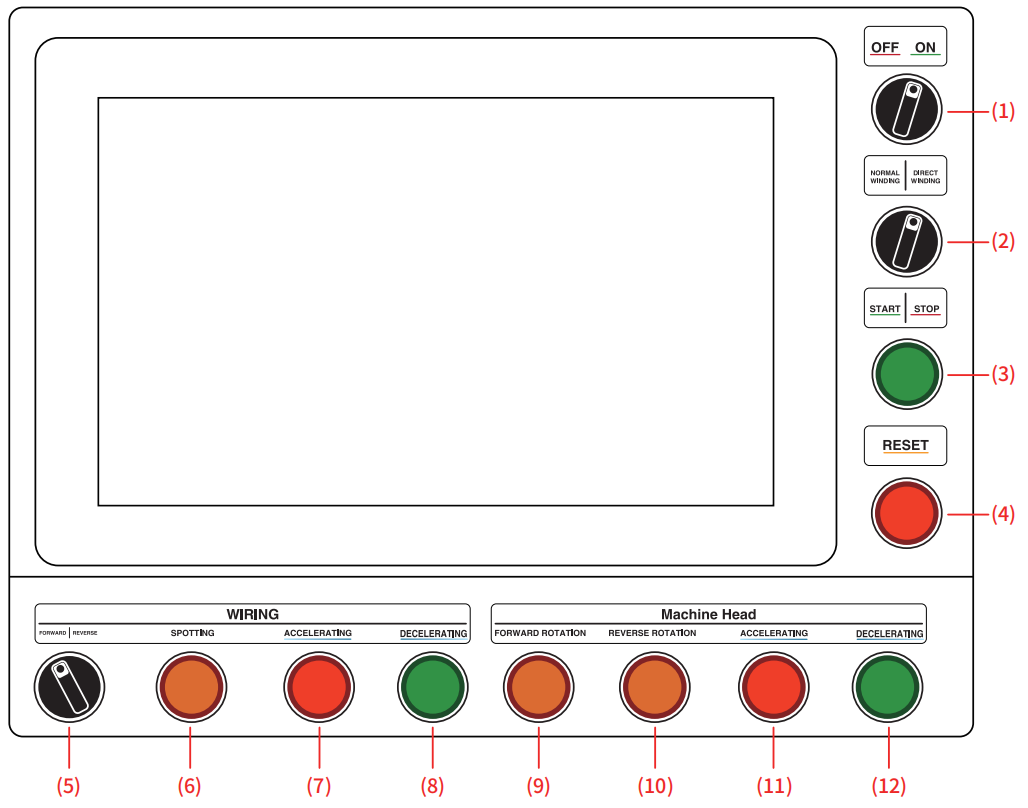

這 JGC-2015PQL PLC線圈繞線機 is equipped with 12 control buttons, allowing operators to manage different coil winding functions quickly and accurately.

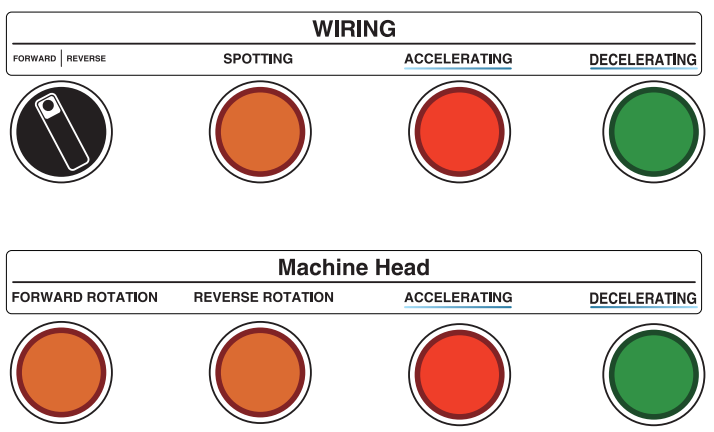

• 開始/停止 – start or stop the 線圈繞製工藝 at any time.

• 方向控制 – change the 繞線方向 whenever required.

• 點選功能 – temporarily pause winding or reverse the head tap for easier operation.

• 加速和減速 – adjust winding speed in real time for better control when handling delicate 繞組線.

為了 矩形鐵心繞製， 這 pause-and-resume function is especially useful. It allows the winding head to pause briefly at corners while the wire keeps moving, helping achieve smoother 線圈繞製 around sharp edges and corners.

Meanwhile, the Direct Winding function allows operators to skip wire storage and start 線圈繞製 directly. This helps save setup time and is especially useful for repeat jobs or specific winding applications.

最佳實踐

• 進行試運行 – Before starting a new coil specification, perform a test run to identify potential issues early.

• 保持導軌和張緊器清潔 – Regular cleaning helps maintain winding accuracy and reduces the risk of wire breaks.

• 使用清晰的配方名稱儲存參數 –Well-organized recipe management enables faster changeovers and improves production traceability.

Following these coil winding best practices helps improve coil quality, extend machine service life, and increase overall production efficiency.
