線圈幾何形狀：環形、矩形、橢圓形

在設計線圈時，其 幾何形狀與材料和匝數同樣重要線圈的形狀決定了磁路，進而影響效率、漏電感和電磁幹擾 (EMI)。精心挑選的幾何形狀也決定了磁芯窗口的銅填充量（填充係數）、散熱的難易程度，以及最終設計的緊湊程度或成本。

在電力磁性元件中，減少漏磁場和雜散磁場至關重要。 最小化漏磁通不僅可以提高效率，也有助於控制波形確保電源、電動車系統和醫療設備等應用中的穩定性能。正因如此，線圈形狀（環形、矩形或橢圓形）仍然是現代變壓器和電感器設計的核心。

快速物理入門（設計槓桿）

在比較線圈形狀之前，先了解它們背後的物理原理會有所幫助。線圈的繞製方式和形狀直接影響其處理磁能的效率。

• 磁路和漏磁
  幾何形狀和繞組佈局決定了磁路。任何未連接的磁通都會變成漏磁通，浪費能量並可能使波形失真。採用 更低的洩漏可減少緩衝器的壓力並提高效率，特別是在高頻電力電子領域。

• 交流損耗
  電流在導體中流動並不總是均勻的。在較高頻率下， 趨膚效應和鄰近效應 電流會聚集到更小的區域，增加電阻並產生熱點。線圈的幾何形狀和間距決定了這些損耗的嚴重程度，因此，智慧設計對於熱穩定性至關重要。

• 填充係數和填料
  填充因子顯示 銅 您可以將其裝入給定的空間。 正交環纏繞模式 將導線排列成緊密堆疊的蜂巢狀結構，從而提高銅的利用率並降低繞組高度。雖然理論上建議使用高達 90% 的圓形導線，但實際上 70% 左右更現實，平衡密度和可製造性。

環形線圈（圓芯）

環形線圈是圍繞環形磁芯構建的。它們最大的優點是 極低的雜散磁場，這意味著更低的電磁幹擾 (EMI) 和更安靜的運作。它們結構緊湊、效率高，而且噪音小，是音頻領域的首選。、醫療和精密電源.

權衡利弊？環形線圈繞製和維修起來更困難，成本通常更高，而且在高功率下也有實際限制。它們在啟動時也會產生更大的突波電流。然而，當 噪音和洩漏極小 至關重要，環形線圈通常是首選。

矩形線圈（EI/軌道型疊片線圈）

矩形線圈－通常繞在 EI疊片鐵芯 或以賽道形式 堅固、經濟、易於製造。它們允許空氣間隙，因此非常適合 開關電源 (SMPS) 電感器和反激變壓器.

缺點是，矩形線圈往往會產生更多 雜散場、可聽見的嗡嗡聲和漏電感 與環形線圈相比。它們仍然是 工業和成本敏感型應用或需要故意留出間隙以進行磁控制的地方。

橢圓形/跑道形線圈

橢圓形或跑道形線圈是介於圓形和矩形之間的形狀。它們的形狀提供了 包裝效率高 同時保持強大的電磁性能。研究表明，它們能夠 更低的寄生電容和更高的Q值 比一些方形或矩形的設計。

這些線圈廣泛應用於 緊湊型電感器、磁鐵和客製化應用 空間狹小且電容控制至關重要。對於同時需要 高效的幾何形狀和纖薄的佔地面積，橢圓形線圈是一個有吸引力的選擇。

繞線方式和填充密度

線圈內部導線的纏繞方式有很大差異。 正交環繞群組，每個轉彎都整齊地嵌入下面層的凹槽中，大大提高了 填充因子 並保持間距一致。這種模式允許更小的公差，並在更小的空間內使用更多的銅，從而提高效率並減小線圈尺寸。

相比之下， 單層纏繞 更容易、更快捷，但會留下縫隙和不均勻的間距。對於 體積小，電感可重複 至關重要——例如精密變壓器或緊湊型電感器——正交繞組是更明智的選擇。

EMI 和雜散場的幾何關係

線圈形狀也決定了磁場如何逸出或保持。 環形線圈 擅長保持磁通量在磁芯內閉合，從而最大限度地減少外部磁場，並降低與附近電路發生不必要的耦合的風險。這就是為什麼它們經常被選為 低噪音設計 音訊和醫療設備。

EI線圈和矩形線圈然而，這些線圈往往會向周圍輻射更多的磁通量。如果線圈放置得離敏感電子設備太近，可能會造成乾擾。在這種情況下，設計人員可能需要 仔細調整線圈方向，添加屏蔽，或設計底盤路徑 安全地引導磁場。及早規劃佈局可確保更清晰的效能並減少EMI問題。

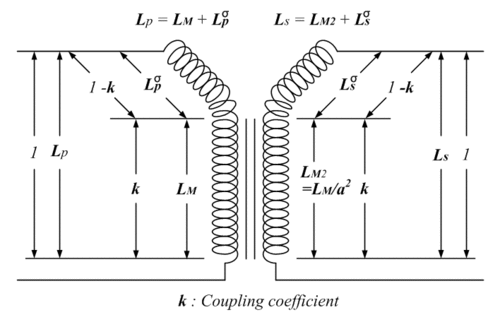

漏電感和分段

漏電感由 線圈幾何形狀和繞組佈局透過交錯或分段繞組（增加更多「p」形截面），設計人員可以縮短平均匝數長度，並減少磁通逸出的空間。減少匝數也能直接減少漏磁，但這會降低電壓處理能力。關鍵要點： 幾何加智能佈局 這使得變壓器能夠滿足苛刻的動態性能規格，而不會出現過多的洩漏。

機械和故障行為（設計注意事項）

並非所有線圈在壓力下都會做出相同的反應。 圓形繞組通常能更好地保持形狀 短路力下，使其更能承受突湧電流。相比之下，矩形堆疊如果沒有強力支撐，可能會變形。在高壓或工業應用中， 考慮貫穿斷層並添加適當的機械支撐 保持線圈穩定安全。

熱性能和可維護性

線圈形狀也會影響冷卻和長期使用。 環形線圈雖然高效，但會聚積熱量 如果它們是全封閉的，那麼熱建模和測試就至關重要。另一方面，EI框架和跑道線圈通常具有更好的氣流、灌封或屏蔽性能，使其更易於冷卻和維護。在實踐中，工程師必須在緊湊性和 通風路徑和適用性 確保線圈在使用壽命內可靠運作。

應用程式匹配（經驗法則指南）

選擇正確的線圈幾何形狀通常取決於應用：

• 音訊、醫療或低 EMI 電源 → 從...開始 環形線圈 以最大程度地降低噪音和洩漏。如果考慮成本，帶有屏蔽的矩形線圈是合理的選擇。

• SMPS電感器和反激變壓器 → 具有設計氣隙的矩形或 E 型磁芯 通常是首選。它們提供高頻開關設計所需的控制。

• 緊密密封或受控電容設計 → 橢圓形或跑道形線圈 是極佳的候選材料。它們的幾何形狀兼顧了空間效率和良好的電磁性能。

這些快速指南有助於將幾何形狀與現實世界的需求相匹配，但最好的設計通常將理論與實際測試相結合。

決策清單

當確定線圈幾何形狀時，請記住以下簡單的清單：

• 目標通量和洩漏限值 → 選擇最能容納或管理通量的幾何形狀。

• 填充因子目標 → 選擇可達到所需銅密度的繞線模式（正交環與簡單層）。

• 交流損耗 → 平衡鄰近效應和間距來控制加熱。

• EMI 管理 → 規劃間距、屏蔽或方向以避免干擾。

• 原型驗證 → 請務必測量漏電感、電阻和負載下的溫升以確認效能。

結構化的清單可確保您捕捉到區分好的設計和優秀的設計的細節。

準備好優化您的線圈設計了嗎？

合適的線圈幾何形狀對性能、效率和長期可靠性至關重要。無論您探索的是環形、矩形或橢圓形設計，我們的團隊都能協助您自信地進行選擇、製作原型並進行規模化生產。

立即聯絡我們 討論您的專案並發現適合您需求的客製化線圈繞製解決方案。

常見問題解答

兩種線圈形狀有何差別？

線圈形狀影響 磁路、漏磁和封裝密度環形線圈可以嚴格限制磁通量並最大限度地減少電磁幹擾，而矩形或方形線圈更容易繞製，更適合需要氣隙的設計。

環形變壓器有哪些缺點？

• 纏繞和修復更加困難且成本更高

• 與 EI 型相比，突波電流更高

• 對於非常高的功率，尺寸縮放受到限制

• 如果通風不良，可能會積熱

環形線圈的形狀是什麼？

環形線圈具有 甜甜圈形核心，導線均勻地繞在圓形路徑上。這種幾何結構使磁通量幾乎完全集中在磁芯內部，從而減少了雜散場。

環形變壓器和方形變壓器有什麼區別？

• 環形：圓形鐵芯，緊湊，低嗡嗡聲，最小洩漏，高效率。

• 平方/EI：層壓矩形磁芯，更容易繞製，成本更低，允許間隙設計，但雜散場和噪音更高。
