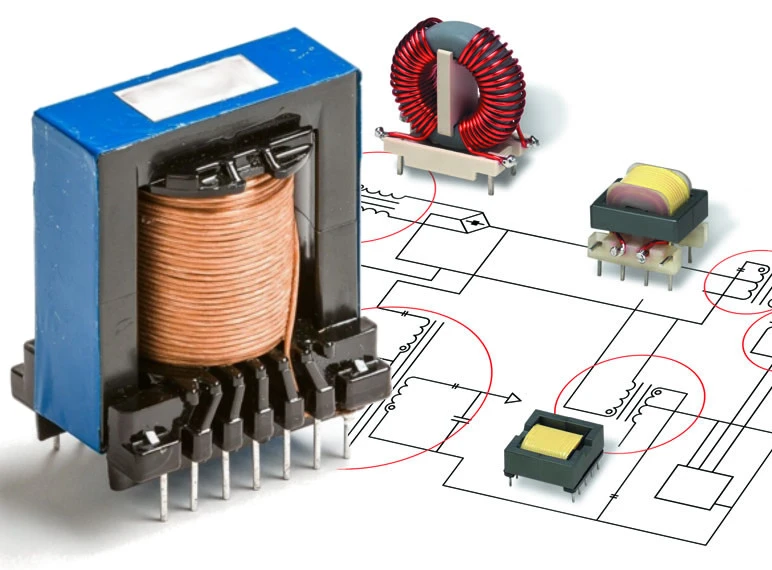

Основные советы по намотке высокочастотных трансформаторов

Когда речь идет о высокочастотных трансформаторах, особенно работающих на частоте выше 50 кГц,способ проектирования обмоток Может как улучшить, так и ухудшить ваши характеристики. На таких высоких частотах традиционные правила проектирования трансформаторов уже не работают. Это связано с тем, что схема обмотки напрямую влияет на потери, нагрев, помехи и общую эффективность.

Хорошая конструкция намотки помогает уменьшить Сопротивление переменному току, управлять эффекты кожи и близости, предел индуктивность рассеяния, и сохранить электромагнитная интерференция (ЭМИ) Под контролем. Независимо от того, собираете ли вы компактный импульсный источник питания или индивидуальный силовой модуль, правильный выбор обмоток имеет решающее значение для долгосрочной работы, надежности и соответствия требованиям.

В этой статье мы расскажем вам о наиболее важных моментах, связанных с обмотками, которые следует учитывать при проектировании высокочастотных трансформаторов, подкрепленных проверенными методами и упрощенными объяснениями, понятными инженерам любого уровня.

Эффекты кожи и близости

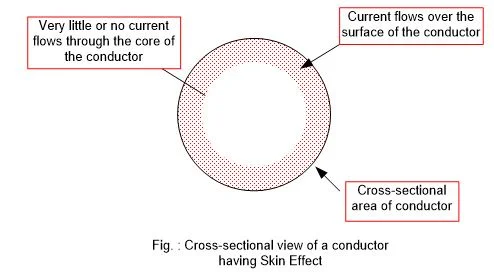

На высоких частотах ток не течёт равномерно по проводу. Вместо этого он остаётся у поверхности — это скин-эффектС ростом частоты эффективная площадь сечения, по которой проходит ток, уменьшается, что приводит к увеличению Сопротивление переменному току и приводит к большей потере тепла.

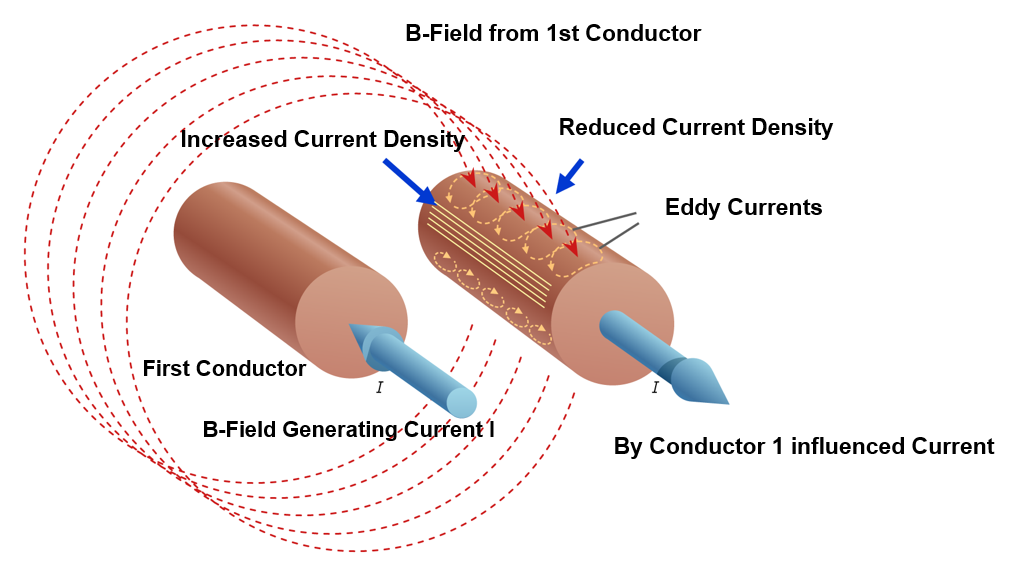

А потом есть еще эффект близостиКогда провода расположены близко друг к другу, их магнитные поля загоняют ток в узкие тракты внутри проводника. Это ещё больше увеличивает сопротивление и снижает эффективность.

В совокупности эти два эффекта являются основными источниками потерь в обмотках высокочастотных трансформаторов. Именно поэтому выбор правильного типа и схемы расположения проводов так важен — подробнее об этом далее.

Выбор типа и размера провода

Выбор правильного типа провода является ключом к сохранению низких потерь в высокочастотных трансформаторах.

Литцендрат Является лучшим выбором для многих конструкций. Он состоит из множества тонких изолированных жил, сплетённых вместе для равномерного распределения тока. Это снижает кожа и эффекты близости—особенно эффективен до примерно 1 МГц.

Но литцендрат имеет свои ограничения. На частотах выше 1 МГц диаметр жилы становится критически важным. Для обеспечения эффективности каждая жила должна быть менее чем в два раза превышает глубину скин-слоя на вашей целевой частоте.

Для очень высоких частот или больших токов лучше подходят другие варианты. Обмотки из фольги, трубчатые проводники, и даже кабели Roebel может более эффективно проводить ток, одновременно управляя распределением поля и тепловыми характеристиками.

Выбор подходящего провода зависит от области применения, частоты и форм-фактора, но все они направлены на сокращение потерь и повышение эффективности.

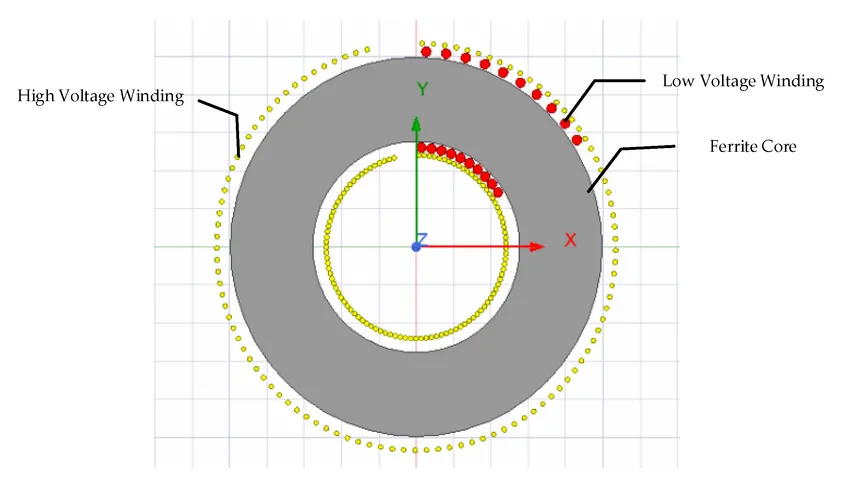

Топологии намотки для уменьшения потерь

Расположение обмоток оказывает большое влияние на производительность. Грамотная компоновка помогает снизить Сопротивление переменному току, паразитыи накопление тепла.

Параллельные и чередующиеся обмотки Распределение тока более равномерно и снижение эффекта близости. Благодаря чередованию слоёв первичной и вторичной обмоток улучшается магнитная связь, а потери снижаются.

Корзиночная (или рассеваемая) обмотка Разрушает привычную схему расположения компонентов «бок о бок». Это уменьшает паразитную ёмкость и помогает минимизировать потери из-за близости, особенно в высокочастотных схемах.

Сэндвич- и спиральные структуры Обеспечивает ещё лучшее распределение тока. Эти методы поддерживают сбалансированность магнитного поля, что снижает утечки и повышает эффективность.

Каждая схема имеет свои недостатки, но при правильном подходе топология обмотки может стать мощным инструментом для снижения потерь.

Управление паразитами и утечками

Высокочастотные трансформаторы сталкиваются с двумя основными проблемами, связанными с обмотками: индуктивность рассеяния и паразитная емкость. Оба фактора могут негативно сказаться на производительности, если их не контролировать.

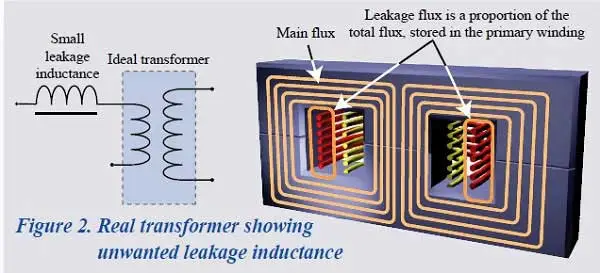

Индуктивность рассеяния Возникает, когда часть магнитного поля не связывает первичную и вторичную обмотки. Это не всегда плохо — в некоторых конструкциях это используется намеренно, — но слишком большое поле может замедлить переключение и вызвать скачки напряжения. Чередующиеся обмотки и слои утечки помочь сбалансировать компромисс между связью и изоляцией.

Паразитная емкость накапливается между близко расположенными слоями обмотки. Это может привести к саморезонанс и проблемы с электромагнитными помехами. Использование тщательное соблюдение интервалов между слоями, изоляция и схемы намотки корзин помогает минимизировать этот нежелательный эффект.

Управление этими паразитными факторами требует баланса: правильная конструкция трансформатора снижает их влияние, не жертвуя эффективностью или безопасностью.

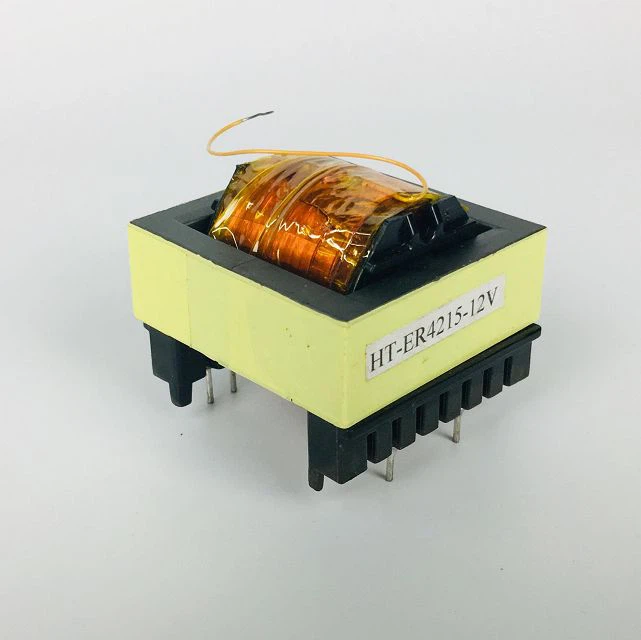

Коэффициент изоляции и заполнения

Расположение обмотки имеет значение не только для производительности, но и для пространства и безопасности.

Фактор заполнения измеряет, насколько плотно провод заполняет окно намотки. Чем выше значение, тем лучше — до определённого предела. Ортоциклическая обмотка, который укладывает провода в упорядоченном порядке, может достигать до заполнение 90%. В отличие, случайная обмотка обычно достигает около 75%. Более высокий коэффициент заполнения означает больше меди, меньше воздуха и более высокую эффективность.

Но чем плотнее упаковка, тем больше потребность в изоляция. Правильный слой изоляции и диэлектрическое расстояние Необходимы для предотвращения коротких замыканий, особенно в высоковольтных конструкциях. Выбор материала, толщина и расположение имеют значение.

Продуманная конструкция обмотки обеспечивает баланс между максимальным использованием меди и надежной безопасной изоляцией, контролируя как мощность, так и защиту.

Тепловые и механические ограничения

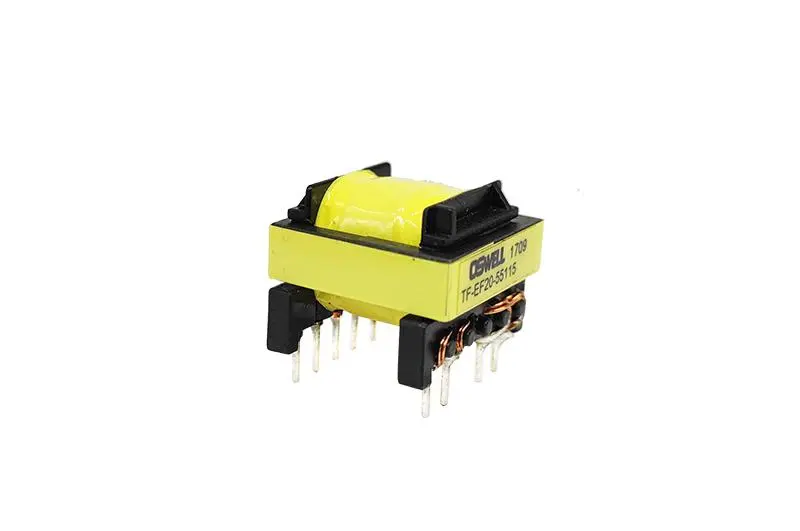

Высокочастотные трансформаторы быстро нагреваются, особенно при слишком высокой плотности тока. Чтобы избежать перегрева, важно поддерживать плотность тока в безопасных пределах, обычно около 4–10 А/мм², в зависимости от вашей системы охлаждения.

Эффективный охлаждение— будь то за счет воздушного потока, радиаторов или зазоров — помогает поддерживать производительность и продлевает срок службы трансформатора.

Механическая стабильность не менее важна. Обмотки должны выдерживать вибрация, тепловое расширение, и справляться со стрессомОслабленная или смещенная обмотка может со временем привести к повреждению изоляции или снижению производительности.

Прочная механическая конструкция гарантирует, что ваш трансформатор выдержит реальные условия эксплуатации без потери эффективности и надежности.

Интеграция в рабочий процесс проектирования

Проектирование обмотки — это не одношаговая задача, это итеративный процессКаждое решение влияет на последующее, поэтому тщательное планирование имеет решающее значение.

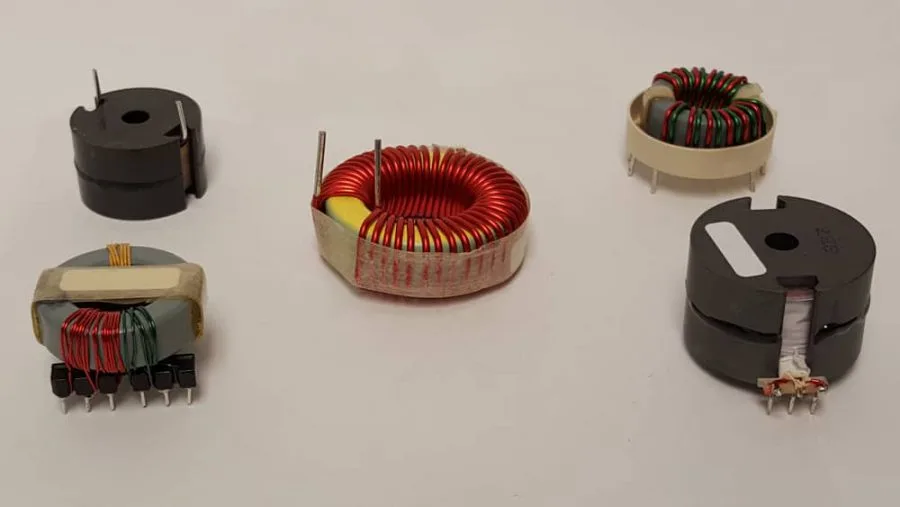

Начать с выбор ядра на основе частоты и уровня мощности. Затем рассчитайте количество поворотов для измерения напряжения и потока. Исходя из этого, уточните свои геометрия намотки для баланса эффективности, пространства и охлаждения. Наконец, модель паразиты как утечка и емкость, для обеспечения стабильной работы.

Для достижения наилучших результатов используйте конечно-элементный анализ (FEM) Инструменты. Они имитируют Сопротивление переменному току, плотность тока, распределение магнитного поляи многое другое — помогая вам выявлять проблемы до создания прототипа.

Правильный проект обмотки — это одновременно искусство и наука. Внедрение этих этапов на ранних этапах экономит время, деньги и упрощает поиск и устранение неисправностей в будущем.

Передовые практики и новые тенденции

По мере развития высокочастотных применений развиваются и методы намотки. Новые материалы и компоновка ещё больше повышают производительность.

кабели Roebel Один из примеров. Разработанные с использованием транспонированных нитей, они уменьшают Потери переменного тока в сильных параллельных магнитных полях, что делает их идеальными для сильноточных или компактных конструкций.

Спиральные и композитные фольгированные обмотки Также набирают популярность. Такие структуры улучшают однородность магнитного поля и уменьшают количество точек перегрева, помогая поддерживать стабильную работу на более высоких частотах.

Еще одна проблема — циркулирующие токи В параллельных нитях. Эти нежелательные петли могут вызывать нагрев и дисбаланс. Использование правильных методов транспозиции и правильного распределения интервалов помогает минимизировать риск.

Эти передовые методы не всегда необходимы, но для передовых разработок они обеспечивают значительный прирост эффективности, термостабильности и контроля электромагнитных помех.

Заключение

Эффективность высокочастотного трансформатора во многом зависит от продуманной конструкции обмотки. Каждая деталь, от выбора провода до геометрии и паразитных цепей, имеет значение. Применение этих принципов помогает снизить потери, повысить эффективность и обеспечить долговременную надежность.

Нужна помощь в оптимизации конструкции обмотки трансформатора? Свяжитесь с нашей командой для получения экспертной поддержки, индивидуальных решений и информации о моделировании, адаптированной к вашему приложению.

Часто задаваемые вопросы о намотке высокочастотного трансформатора

1. Какой диапазон частот является идеальным для использования литцендрата?

Литцендрат наиболее эффективен между 10 кГц и 1 МГц, где скин-эффекты и эффекты близости становятся существенными. На частотах выше 1 МГц диаметр прядей и плетение становится сложнее эффективно оптимизировать.

2. Как рассчитать количество витков высокочастотного трансформатора?

Используйте основную формулу:
Обороты = (Vin × 10⁸) / (4 × Bmax × Ac × f)
Где Vin — входное напряжение, Bmax — плотность потока, Ac — площадь сердечника, f — частота. Тонкая настройка осуществляется по падению напряжения и стабилизации.

3. Можно ли использовать стандартный провод вместо литцендрата для маломощных конструкций?

Да, если ток низкий, а частота не слишком высокая, стандартный обмоточный провод может подойти. Однако следует помнить о возрастающих потерях переменного тока на частотах выше 100–200 кГц.
