當談到 直流馬達， 這 電樞繞組 在將電能轉化為機械運動（反之亦然）的過程中，線圈起著至關重要的作用。在不同的繞線方法中， 疊繞 因其處理能力而脫穎而出 大電流，使其成為低壓應用的理想選擇。
疊繞主要有兩種： 單工 和 雙面列印每種技術都有其獨特的結構、效能優勢和最佳用例。在本指南中，我們將帶您了解所有您需要了解的內容——從它們的構建方式到關鍵 公式、優缺點以及各自的使用時機。無論您是設計小型馬達還是規劃重型系統，了解這些繞組類型都能幫助您做出正確的選擇。
什麼是疊繞？

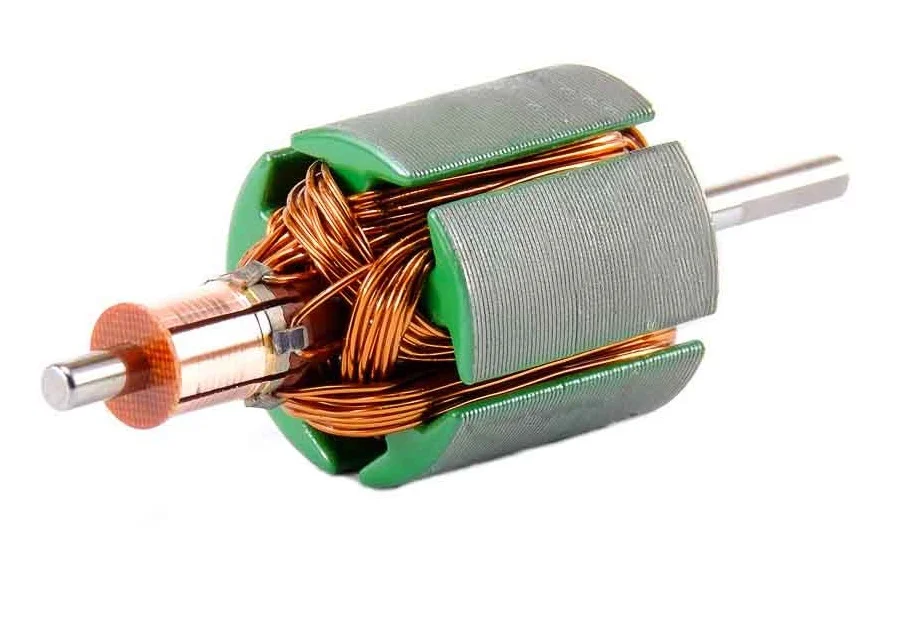

疊繞 是一種 電樞繞組 用於 直流馬達，其中每個線圈“重疊”在下一個線圈上，從而創建多個重疊路徑。在此設定中， 一個線圈的末端 連接到 下一個開始，都位於 同一磁極 並連結到 相鄰換向器片.
此配置創建 多條平行路徑 使電流流動，非常適合 低電壓、大電流應用 像直流發電機和 馬達。由於其結構，疊置繞組可確保整個電樞中更好的電流分佈，這對於重載電氣設備至關重要。
單層疊繞解釋
在 單層疊繞，數量 平行路徑數等於極點數 在直流馬達中。這表示如果你有4個極，電流就有4條路徑──每極一條。 線圈連接方式如下 一個線圈的末端連接到 換向片，下一個線圈從相同的極點位置開始。這樣就形成了一個緊湊、重疊的環路，在電樞周圍重複。
它是 結構簡單 使設計和維護更加容易，尤其適用於不需要高電壓但需要高電流的機器。單層疊繞通常用於 小型直流發電機, 低壓電機以及教育演示模型。
雙疊繞線講解
雙疊繞線 與 Simplex 相比，平行路徑數增加了一倍。這意味著：
並聯路徑數=2×極數如果有 4 個極點，電流就有 8 條路徑。這種設定是透過分層實現的 兩個相同的繞組 在同一個電樞上，一個使用偶數換向器片，另一個使用奇數換向器片。
這種設計非常適合 大電流應用 單繞組無法有效處理負載。雖然結構稍微複雜一些，但它提供了 更好的電流分佈 和 增強耐用性。你常會發現雙工捲繞 工業直流電機, 大的 發電機，以及需要 堅固耐用的性能.
其增強的電流處理能力是以更高的材料使用量和更複雜的連接為代價的——但對於正確的工作來說，這是值得的。

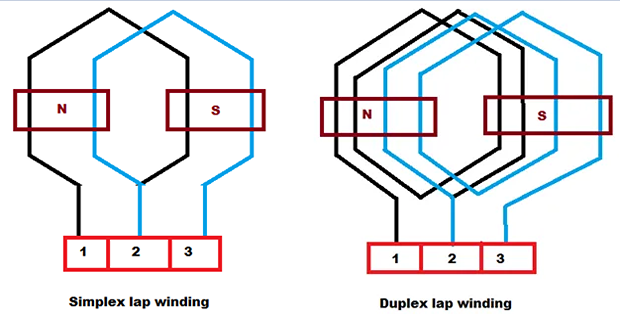

單層與雙層疊繞比較
比較時 單工 和 雙疊繞組，務必考慮每種馬達在不同技術和應用需求下的性能表現。以下是詳細分析，可協助您確定哪種馬達最適合您的馬達配置。
| 特徵 | 單工搭接 | 雙面圈 |
| 平行路徑 | P（與桿相同） | 2P（雙極） |
| 複雜 | 降低 | 更高 |
| 適合 | 輕載 | 重載 |
| 成本 | 降低 | 更高 |
| 應用 | 小型直流電動機、發電機 | 工業馬達、大電流系統 |
1. 平行路徑
單疊繞製在每個磁極上提供一條並聯路徑，是低電流需求系統的理想選擇。相較之下，雙疊繞制則將單疊繞製的並聯路徑數量翻倍，每個磁極提供兩條並聯路徑，從而能夠處理更高的電流。
2.複雜性
Simplex 機械地 更簡單，導線更少，線圈連接更易於追蹤。雙工 更複雜，需要在同一電樞上分層設置兩個繞組，這通常會導致佈局更密集且維修更棘手。
3. 負載處理
由於並行路徑有限，Simplex 最適合 輕載 小型馬達或直流發電機等應用。雙工器具有附加路徑，適用於 重載 工業環境，例如軋鋼廠或牽引馬達。
4.成本考慮
單工繞組 建造和維護成本更低 由於材料和勞動力需求較低。雙工系統配備 成本更高 但在需要時提供更高的性能。
5.常見用途
使用 單工搭接 適用於經濟、緊湊的系統。選擇 雙面圈 對於需要大量電力的機械來說，額外的投資是合理的。
優點和缺點
了解各自的優缺點 繞線型 幫助您選擇適合您的馬達需求的解決方案。
單層疊繞
✔ 設計更簡單，易於製造和維護
❌較低的電流容量限制了其在高功率系統中的使用
雙疊繞線
✔ 非常適合工業機械等大電流負載
❌ 更複雜的結構會增加成本，並且需要熟練的操作
每個都有其適用之處——根據您的系統所需的功率以及您準備管理的複雜性進行選擇。
關於單層和雙層疊層繞組的常見問題解答
1. 雙層繞線維護更困難嗎？
是的，雙疊式繞組由於其結構而更加複雜，在製造和維護過程中需要更多的技能。
2. 兩種繞組類型可以在同一台馬達中使用嗎？
不可以。通常情況下，一款馬達是專門為一種類型設計的。混合使用不同類型馬達可能會破壞電氣平衡和性能。
3.為什麼低壓馬達優先採用疊繞？
疊繞可產生更多並行路徑，從而降低每條路徑的電壓並使其能夠有效地處理較低電壓下的大電流。
結論
單層和雙層疊層繞組在直流馬達中各有其獨特的功能。單層繞組結構簡單、經濟高效，而雙層繞組則非常適合大電流需求。選擇合適的繞組取決於您馬達的負載、電壓和性能需求。
目前仍不確定哪種繞組適合您的應用？ 聯絡我們的團隊 尋求專家指導。我們將協助您選擇最佳解決方案，提升馬達的性能和效率。
