線圈繞製類型：方法、用途和優點

線圈繞製 是電氣設備製造中的關鍵工序，涉及將電線纏繞在磁芯上以形成線圈。

這些線圈對於以下零件至關重要 變壓器、馬達和電感器，它們產生 磁場 實現能量傳輸和電壓調節。

採用不同的繞線方法來滿足特定的性能需求，例如增強 電源效率、管理熱量，並確保 磁場 一致性，根據每個應用程式的需求進行客製化。

什麼是線圈繞製？

線圈繞製是許多電子元件製造過程中的基本過程 電氣元件， 在哪裡 電線纏繞在磁芯上 形成線圈。

這些線圈對於產生 磁場 當電流流過它們時，變壓器、電感器和電動機等設備就可以執行能量傳輸、電壓轉換和磁通量產生等基本任務。

繞線技術的目的

不同的 繞線技術 用於滿足特定 申請要求，從效率和熱量管理到磁場穩定性。

這就是為什麼針對不同目的選擇不同纏繞方法的原因：

• 小型電子產品: 在充電器或電感器等設備中，精確的繞線技術可確保一致的性能並在緊湊的空間內管理熱量。
• 工業機械: 對於大型機械，堅固的繞線方法可滿足更高的功率需求， 減少能量損失.
• 電源效率: 結構化繞線技術有助於降低電阻並改善能量傳輸，這對於變壓器和 馬達.
• 熱管理: 某些繞線模式可以更有效地散熱，這對於防止高功率應用過熱非常重要。

每種繞線方法都有其獨特的用途，使製造商能夠優化設備在預期應用中的耐用性、效率和性能。

線圈繞製類型

不同類型的 線圈繞製技術 用於優化電氣設備的性能、效率和耐用性。

每種方法都有其獨特的優點並適合特定的應用。

讓我們來探討一些最常見的 繞線類型 以及它們的獨特之處。

1. 隨機線圈繞製

在 隨機線圈纏繞，導線纏繞時沒有嚴格的模式，導致 重疊層 不規則地填滿空間。

這種繞線類型通常用於快速生產和低成本比精度更重要的應用。

• 優勢: 隨機纏繞 成本效益 並且生產速度快，適合於性能規格不太嚴格的小型組件。
• 缺點: 這可能導致 抵抗力增強 以及磁場不均勻，影響效率。
• 應用: 常見於 小型變壓器、低成本電感器、 以及其他不需要精確性能的基本組件。

2. 正交環線圈繞製

正交繞線涉及一種更結構化的技術，其中導線繞成 精確、平行排列，形成均勻的層。

這種結構透過降低電阻並保持一致來提高線圈的效率 磁場.

• 優勢: 這種技術可以減少阻力，提高效率，並產生 恆定磁場，非常適合需要高效能的應用程式。
• 缺點: 正交環纏繞是 更耗時 並且通常需要更多的材料，從而導致更高的成本。
• 應用: 用於 高性能變壓器 和 精密電感器，特別是在效率和磁穩定性至關重要的情況下。

3. 螺旋線圈繞製

螺旋纏繞產生 圓柱形 將電線以螺旋狀纏繞在磁芯上。

此方法對於需要高磁通集中度的元件來說是理想的。

• 優勢: 螺旋纏繞 袖珍的 並支援集中磁通量，使其能夠有效地適應某些形狀和用途。
• 缺點: 僅限於特定的圓柱形狀，與其他一些方法相比可能需要更多的材料。
• 應用: 常用於 螺線管, 天線以及需要集中磁通的設備。

4. 亂繞線圈（野繞）

在 混亂纏繞，又稱野繞，將導線繞成 隨機、重疊的方式，形成緻密層。

這種方法提供了更大的表面積，有利於大功率應用中的散熱。

• 優勢: 混亂的纏繞可以處理 高功率 並因其較大的表面積而有效散熱。
• 缺點: 隨機模式可能導致 表現不一致 在某些應用中。
• 應用: 經常用於 高功率變壓器 和 高頻電感器 熱管理非常重要。

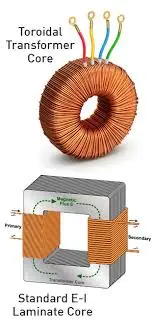

5. 環形線圈繞製

在 環形繞組，電線纏繞在 甜甜圈形核心，形成閉合磁環。

這種獨特的形狀最大限度地減少了磁損失和乾擾，使其適用於敏感應用。

• 優勢: 環形繞組減少 磁損耗 並最大限度地減少電磁幹擾，有助於在特定環境下提高性能。
• 缺點: 這種方法 複雜且具挑戰性 製造，往往會導致更高的生產成本。
• 應用: 常用於 低噪音變壓器 和 敏感電子電路 穩定、無幹擾的性能至關重要。

選擇繞線方法時要考慮的因素

選擇正確的線圈繞製方法取決於影響性能、效率和成本的幾個關鍵因素：

• 尺寸和形狀
  將繞線方法與磁芯的幾何形狀相匹配－對於圓柱形使用螺旋線，對於環形設計使用環形線。

• 性能要求
  對於高精度和一致的磁場，採用正交繞製；對於基本應用，隨機繞製就足夠了。

• 熱管理
  在高功率設定中，選擇諸如混亂繞線之類的繞線方式，以增加表面積，從而更好地散熱。

• 成本效益
  隨機繞線成本低，生產速度快，精密繞線 正環類 價格更昂貴，但性能更好。

結論

總之，選擇正確的線圈繞組類型對於優化各種電氣應用的性能、效率和耐用性至關重要。

每種繞線類型（從隨機繞線到環形繞線）均可滿足以下行業的特定需求： 消費性電子產品 配電。

如需有關為您的應用選擇最佳繞線方法的專家指導，請諮詢專業人士或製造商。

做出正確的選擇將確保您的電氣元件的可靠性、效率和更長的使用壽命。

常見問題解答

什麼是線圈繞製？

線圈繞製是將導電線（通常是銅線）纏繞在磁芯、線軸或環形線圈上，以形成用於電動機、變壓器和交流發電機的電磁線圈的過程。

它是產生磁場或捕獲電磁能量的關鍵。

什麼是繞線技術？

繞線技術 指用於生產精密、高性能線圈繞組的先進製程及機械 電動機. 這對於汽車和工業自動化等行業至關重要，可確保馬達的效率、可靠性和耐用性。

螺旋線和螺線纏繞有何差別？

實際上，螺旋繞組和盤繞繞組通常是同一種繞組。這類繞組通常用於低壓大電流變壓器。

它們有單螺旋、雙螺旋和盤螺旋等變體，設計用於以較少的匝數處理大電流。
