馬達繞組：類型、功能和測試指南

馬達繞組是產生馬達運轉所需磁場的導電線圈的排列。

繞組設計影響效率， 扭力和耐用性。

本文探討馬達繞組類型、工作原理、故障、測試方法和應用，以幫助優化馬達性能。

什麼是馬達繞組？

馬達繞組是導線在馬達內部的排列方式 一台發動機 產生磁場，使電能轉換為機械運動。

它在確定馬達效率、扭矩和整體性能方面起著至關重要的作用。

馬達繞組類型：

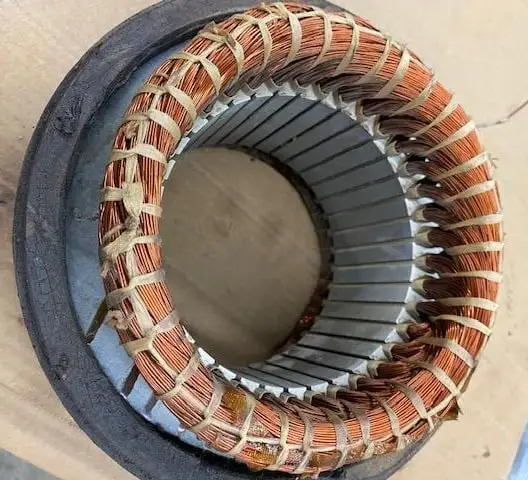

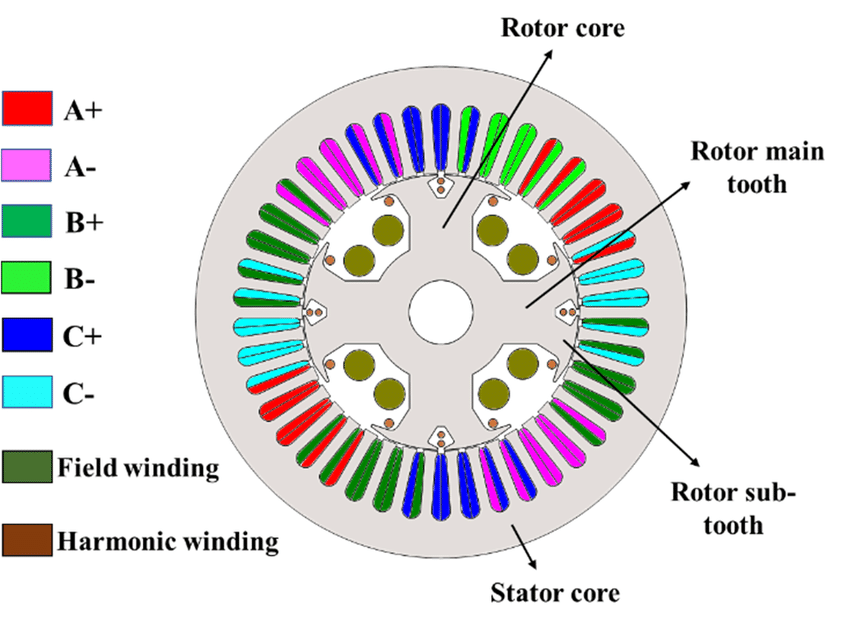

• 定子繞組: 產生交流和交流馬達運作所需的磁場 直流馬達.
• 轉子繞組： 當暴露於定子的磁場時會產生電流，從而實現旋轉。
• 電樞繞組: 存在於直流馬達中，負責承載工作電流。
• 勵磁繞組： 在直流馬達中產生恆定的磁場以維持穩定運作。
• 疊繞: 為電流提供多條並行路徑，非常適合大電流、低電壓應用。
• 波繞: 採用串聯連接，減少並聯路徑，適合高電壓、低電流應用。

電機繞組的工作原理

電機繞組的工作原理 電磁感應，其中流過繞組的電流產生磁場。

此磁場與轉子和定子相互作用，產生 扭力 驅動馬達運動。

這 繞線設計 對性能有顯著的影響：匝數越多，電壓越高，電流越低；電線越粗，電阻越小，效率越高；絕緣性能越好，最大限度地減少熱量損失，延長馬達的使用壽命。

馬達繞線技術

不同的 繞線技術 用於優化馬達性能、效率和耐用性。

以下是一些最常用的方法：

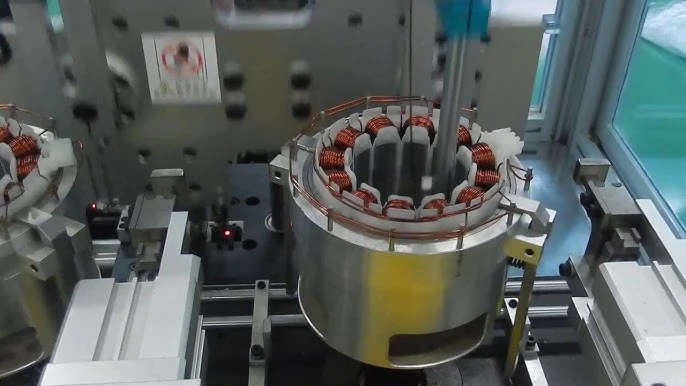

• 飛輪繞線 – 高速自動化繞線工藝，確保導線放置均勻，提高效率，縮短生產時間。
• 針繞線 – 適用於精確的多層繞線結構，確保準確的導線放置並增強馬達穩定性。
• 樹脂浸漬繞組 – 這種方法可以增強絕緣性，防止潮濕和污染，並提高冷卻性能，從而延長馬達的使用壽命。

常見的馬達繞組故障及其原因

馬達繞組問題可能導致性能下降、過熱甚至完全故障。

以下是最常見的故障及其原因：

• 過熱 – 電流過大、通風不足或長時間過載會導致絕緣性能下降和效率降低。
• 短路和開路 – 因絕緣擊穿、物理損壞或連接鬆動而導致電流中斷。
• 接地故障 – 當繞組意外接觸馬達框架時，會導致漏電流、斷路器跳脫或馬達故障。
• 電刷火花和換向問題 – 電刷對準不當或負載波動會產生過多的火花，導致磨損並縮短馬達壽命。

電機繞組的應用

電機繞組在各個行業和日常應用中都至關重要。

以下是它們發揮關鍵作用的地方：

• 工業電機 – 為重型機械、輸送帶和自動化生產線提供動力，確保平穩且有效率的運作。
• 汽車馬達 – 對於電動車、混合動力引擎和動力轉向系統至關重要，可提高能源效率和性能。
• 家用電器 – 適用於洗衣機、冰箱、風扇和空調，為日常使用提供可靠的運動。
• 再生能源系統 – 用於風力渦輪機和太陽能係統，將電能轉換為機械能，提供永續能源解決方案。

結論

馬達繞組對馬達的效率、耐用性和性能起著至關重要的作用。

正確的繞組選擇可確保最佳的能量轉換、減少熱量流失並延長使用壽命。

定期維護和測試有助於防止故障，最大限度地減少停機時間和維修成本。

需要有關馬達繞組的專家建議嗎？

立即聯絡我們 為您提供專業的指導、維護解決方案以及根據您的需求量身定制的高品質繞線服務！

關於馬達繞線的常見問題
