當談到建立高性能係統時 電動車, 工業機器， 或者 再生能源設備，你選擇的馬達繞組類型非常重要。馬達的 效率, 熱管理， 和 功率輸出 一切取決於傷口的狀況。
目前有兩種主要選擇佔據主導地位： 圓線繞製 和 髮夾繞線. 每種方法都有其獨特的優勢，從 成本效益 到 小巧的設計和高功率密度在本指南中，我們將詳細介紹這些繞組類型的差異、它們的優點以及如何確定哪一種最適合您的需求。
什麼是圓線馬達繞組？
圓線電機繞組 是傳統且最廣泛使用的建造方法 電動機定子. 它涉及纏繞 多條細銅線 進入定子槽，形成電磁線圈。這種方法經受住了時間的考驗，因為它 成本效益, 生產簡單， 和 高度靈活 適用於不同的馬達設計。
由於其簡單性，圓線繞製非常適合 通用應用程式，例如家用電器、暖通空調系統和經濟實惠的電動車。它使原型設計更加輕鬆，並在設計過程中更快地進行調整。
然而，它也有一些弊端。 槽填充率較低，這意味著定子中浪費了更多空間。這導致 散熱效率較低 並限制電機的 功率密度—使其不太適合高性能需求。
什麼是髮夾式馬達繞組？

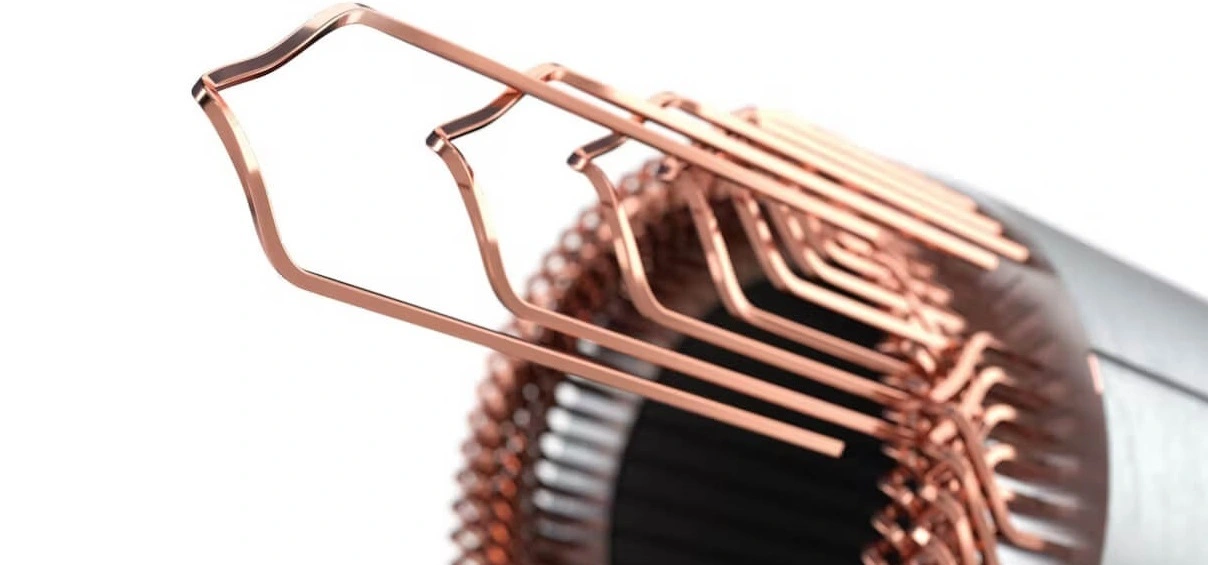

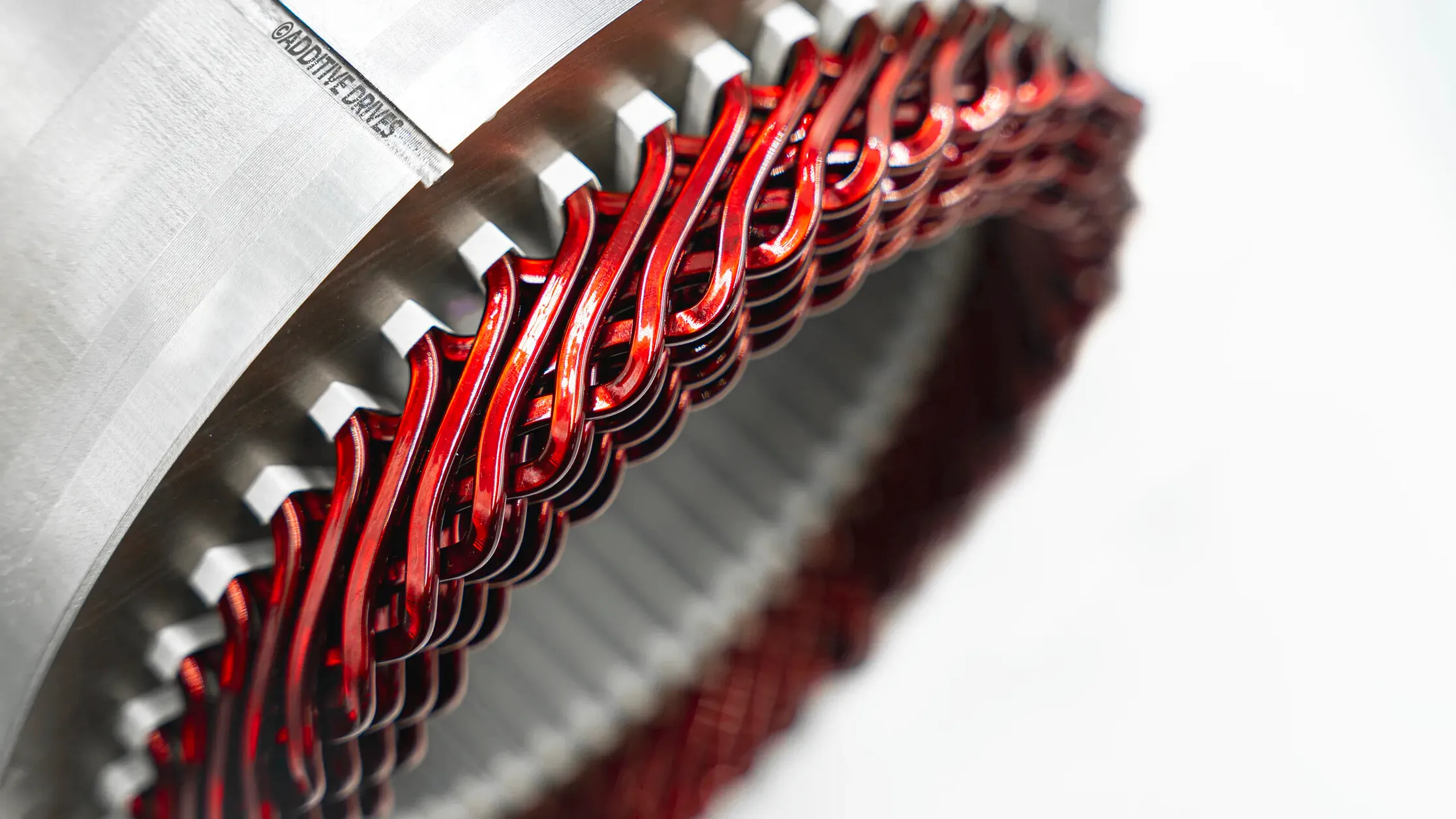

發針式馬達繞組 是一種利用 較粗、較扁的銅線 形狀像髮夾，插入定子槽中。與傳統的圓形導線不同，這些 矩形導體 允許 更緊密的包裝 提高整體空間利用率和電氣性能。
這種繞線方法是專為 高效率 和 大功率應用，例如電動車、工業自動化和航空航太。結果如何？ 更高的槽填充率, 散熱效果更好， 和 更一致的繞組幾何形狀—所有這些都有助於增強扭力輸出並降低能量損失。
也就是說，髮夾繞線需要 專用設備 和 精密製造，這會增加生產成本。不過，對於 性能和熱管理 至關重要的是，發針繞線法比傳統的圓線繞線法具有強大的優勢。
圓線繞線和髮夾繞線之間的主要區別
選擇 圓線 和 發針式馬達繞組 歸根結底是平衡性能、成本和複雜性。
讓我們分析一下主要的區別，以便您可以做出自信、明智的決定——特別是如果您從事電動車、工業馬達或再生能源系統的工作。
| 特徵 | 圓線繞線 | 髮夾繞線 |
| 線材形狀 | 細圓形銅線 | 扁平矩形銅條 |
| 槽填充率 | 較低（~40%） | 更高（~60%）－更好地利用空間 |
| 散熱 | 由於存在差距，效率較低 | 由於接觸面較大，因此非常出色 |
| 製造業 | 簡單、低成本、高度靈活 | 複雜，需要精密的設備 |
| 功率密度 | 中 – 適合一般用途 | 高 – 適合高性能電動車 |
| 扭力和效率 | 滿足基本需求 | 由於損失減少而更優 |
| 成本 | 更實惠 | 初始投資較高 |

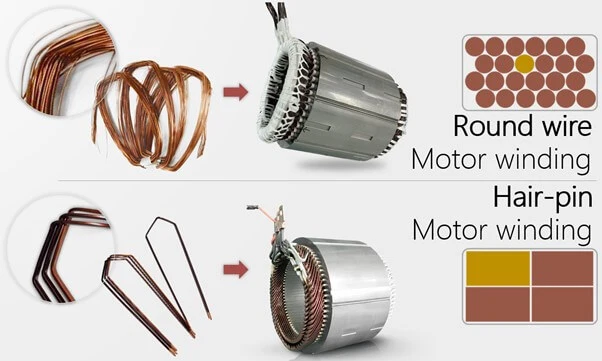

1. 線材形狀和結構
圓線繞製 採用多個薄而靈活的 銅線 繞入定子槽中。這是幾十年來的傳統方法。
髮夾繞線 用途 扁平矩形銅條，預先製成 U 形“髮夾”，插入槽中並在末端焊接。

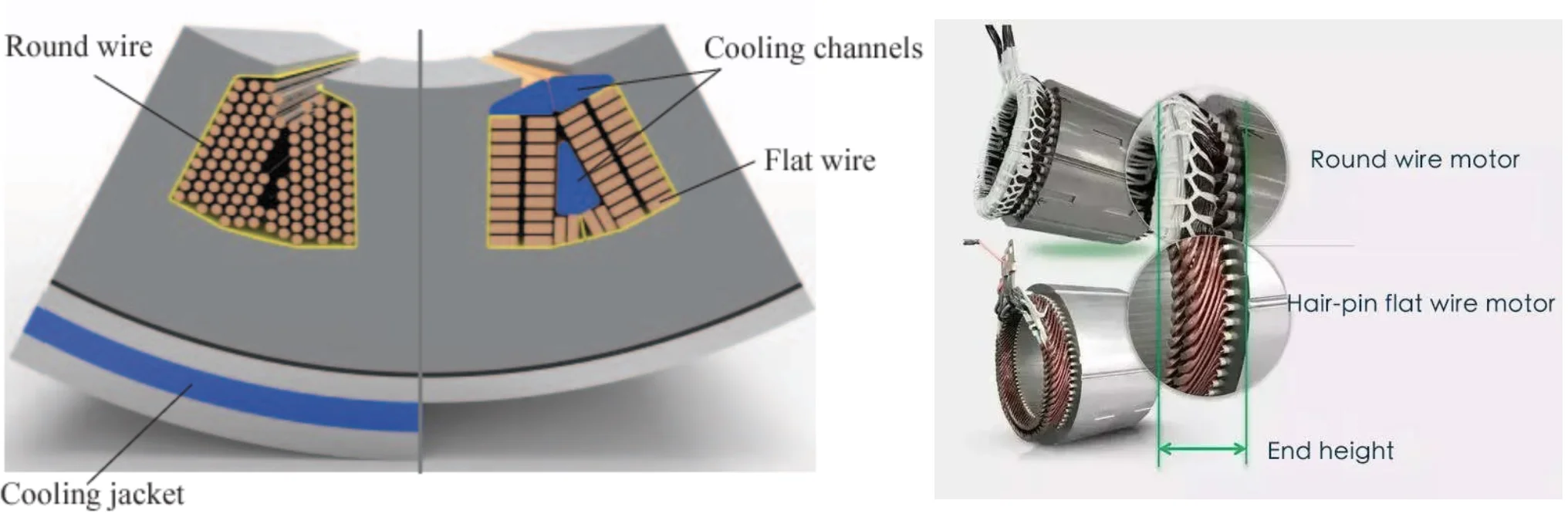

2. 槽填充率
圓線繞組通常達到 關於40% 由於圓形導線之間的間隙而導致的填充率。
髮夾式繞組可實現高達 60%填料，在相同體積內填充更多銅。這意味著更高的 功率密度 並且更好 能量轉換.
3. 散熱
圓形導線留有較多氣隙，限制了與 定子鐵心，結果為 傳熱較差.
髮夾式繞組提供更多 表面積接觸，改善 散熱 並幫助馬達在負載下保持冷卻。
4. 製造過程
圓線馬達生產起來更容易，成本也更低。它們不需要太多的專業機械，而且可以實現更多 設計彈性.
髮夾繞線需要 精密設備 和 自動化流程 用於塑形、插入、剝離和焊接。這是一個更複雜的設置，但性能更好。
5. 效率和功率輸出
圓線馬達非常適合可接受中等性能的一般應用。
發針馬達可最大限度地減少銅損，改善電流流動，從而 更高的效率, 更好的扭矩， 和 更強的輸出 在緊湊的空間中。
6. 噪音和振動
髮夾式馬達通常會產生 噪音和振動更小 這得益於其更堅固的設計和更低的齒槽扭矩——非常適合電動車的平穩運行。
圓線電機可能會經歷更多 振動 因為它們的結構比較鬆散，纏繞不太均勻。
7. 成本考慮
圓線電機 成本效益，使其適合大眾市場家電或廉價電動車。
髮夾式馬達具有 前期成本較高 但交付 長期儲蓄 能源效率和系統可靠性。
如何選擇圓線繞線和髮夾繞線
不確定哪種馬達繞組類型適合您的需求？正確的選擇取決於您的 績效目標, 預算， 和 應用環境。讓我們來分解一下，以便您可以放心選擇。
若出現以下情況，請選擇圓線繞製：
你正在建造 成本敏感型產品 如家用電器或入門級電動車。
你更喜歡 更簡單的製造 以及更容易的設計彈性。
您的馬達不需要極端的扭矩、效率或緊湊性。
圓線繞線非常適合 價格實惠且簡單 比榨乾每一分性能更重要。
若出現以下情況，請選擇髮夾式繞線：
您正在設計 高性能馬達 用於電動車、工業驅動或航空航天系統。
你需要 最大功率輸出 和 熱效率 在有限的空間內。
您已準備好投資 先進製造業 以獲得長期的績效提升。
髮夾式繞線 更高的效率、耐用性和扭矩—理想情況是 性能至關重要 而且空間狹小。
常見問題解答
1.為什麼槽填充率在馬達繞組很重要？
更高的 槽填充率 意味著定子含有更多的銅，從而提高了 電磁性能, 減少阻力， 和 提高效率.
2. 在相同的馬達設計中，可以從圓線換成發針線嗎？
通常情況下，無需進行重大的重新設計。髮夾式繞線需要 不同的槽尺寸 和 專業製造，因此它不是即插即用的交換。
結論
選擇圓線還是發針式馬達繞組取決於您的目標。 圓線 適合注重成本的應用，同時 髮夾繞線 提供更好的 效率、功率和熱控制—非常適合電動車和高性能係統。
想要協助找到適合您專案的最佳馬達繞組嗎？ 聯絡我們的專家 提供個人化指導和尖端繞線解決方案。
