三相變壓器是當今電力系統中的關鍵角色。
它們有效地升高或降低電壓，確保傳輸和分配的能量流穩定。
從為工廠和辦公大樓供電到支援公用電網，這些 變壓器 對於可靠性能至關重要的工業、商業和基礎設施應用至關重要。
什麼是三相變壓器？
一個 三相變壓器 是一種利用 電磁感應但有一個關鍵的區別——它通過 三組初級和次級繞組.
這些繞組支持 平衡高效的電力輸送 跨越三根導線。
三相繫統 使用偏移 120° 的交流電 (AC) 訊號，產生恆定且平穩的電力流。
這導致 更高的效率, 減少導體損耗， 和 穩定的電壓水平.
與單相繫統相比，三相繫統可以使用更小、更輕的線路傳輸更多的電力。
三相變壓器在 大規模電力輸送, 重型工業機械， 和 商業基礎設施.
它們在為從變電站到大型製造廠的所有設備供電方面發揮關鍵作用，使其成為現代電網的基石。
三相變壓器如何運作？
三相變壓器的工作原理 法拉第電磁感應定律，其中指出變化的磁場會在附近的導體中感應出電壓。
什麼時候 交流電流流經 初級繞組，它創造了一個 交變磁通量 在變壓器的疊片鐵芯中。
此磁通量連接到次級繞組和 感應出對應的電壓.
感應電壓的大小取決於 匝數比 初級線圈與次級線圈之間—升高或降低電壓 根據需要。
在整個過程中， 頻率保持不變，確保與系統電氣標準的兼容性。
這種無縫能量傳輸使三相變壓器成為高效、高功率應用的理想選擇。
三相變壓器的構造
三相變壓器旨在高效、安全地處理高功率。
主要有兩種構造類型：
核心型： 特徵 三個垂直分支，每個繞組均有高壓 (HV) 和低壓 (LV) 繞組。磁路交錯排列，使磁通分佈均勻。
殼型：更緊湊，具有 五肢 封閉繞組。這種設計降低了高度並提高了相間屏蔽效果。
在這兩種類型中， 低壓繞組靠近鐵芯 為了更容易隔熱， 疊片矽鋼芯 有助於減少渦流損失。
其他關鍵組件包括：
絕緣 （紙、環氧樹脂或油）以防止短路，
冷卻介質 （乾式為空氣，液體填充式為油）來控制熱量，
布赫霍爾茨繼電器 用於內部故障期間的氣體檢測，
電壓調節器 保持輸出穩定性，
儲油櫃 控制熱膨脹，
呼吸器 防止變壓器油受潮。
各個部件均保證變壓器安全、高效、長壽命運轉。
常見繞組配置（三角形和星形）
三相變壓器使用 增量 (Δ) 和 懷伊河 (Y) 繞組配置取決於負載要求和系統設計。
增量 (Δ)：形成 閉環 沒有中性連接。這是 非常適合重型或不平衡負載 容錯性更強。常用於傳輸網路。
懷伊河 (Y)：繞組連接在 中立點，同時支持 三相和單相負載.廣泛應用於配電系統。
了解它們的電壓和電流關係是關鍵：
在 三角洲: VL = VP, IL = √3 × IP
在 懷伊: VL = √3 × VP, IL = IP
所選的配置會影響相移、接地選項以及變壓器在負載下的行為—這使其成為系統規劃中的重要決策。

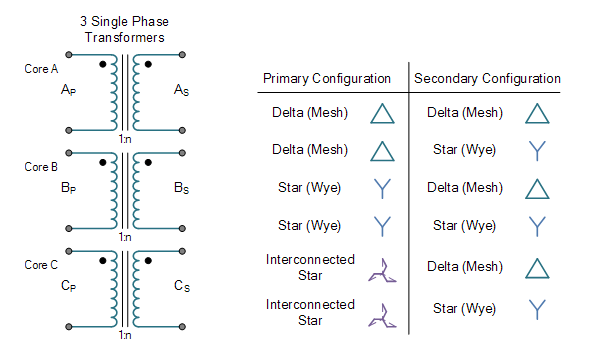

三相變壓器連接類型
星辰 (YY)
此配置以星形（Y 形）模式連接初級繞組和次級繞組，從而在兩側提供中性線。
對於平衡負載來說，它具有成本效益和效率，但如果沒有接地或三級繞組支持，不平衡或非線性負載可能會不穩定。
三角洲-三角洲 (DD)
在此設定中，兩個繞組形成一個閉合三角形（delta）。
雖然它缺乏中性線，但它在不平衡條件下仍然穩定，即使一個變壓器發生故障也能繼續運行 - 稱為開口三角形或 VV 操作。
三角星航空 (DY)
這種連接是電力分配中的常見選擇，其特點是三角形初級和星形次級。
它引入了一個中性點，使其適合為三相和單相負載供電。
初級和次級之間發生 30° 相移。
星三角（YD）
這種裝置通常用於變電站的降壓。
星型連接的初級線圈可有效處理高壓，而三角形連接的次級線圈可提供低壓三相電源。
還引入了 30° 相移，這對於某些電力系統設計很有用。
開放三角洲 (VV)
一種使用兩個變壓器而不是三個變壓器的備用方法。
它以 57.7% 容量提供三相電源，當第三個單元發生故障或不需要時使用。
Scott-T 連接
這種專用連接將三相電源轉換為兩相電源，非常適合運行傳統的兩相設備或使用標準三相電源為專用機械供電。
主要應用
在結束之前，我們先快速看一下 三相變壓器 是最常用的。
它們的效率、可靠性和功率處理能力使它們在各個領域都必不可少：
發電和輸電網
工業自動化系統
暖通空調系統 和馬達驅動裝置
採礦和石化設備
商業和住宅配電
電爐和整流系統
結論
三相變壓器在各產業穩定、高效的能源分配中發揮著至關重要的作用。
它們的設計和配置是可靠性能的關鍵。
需要協助選擇或自訂變壓器嗎？ 聯絡我們的團隊 針對您的特定應用和電力系統要求提供客製化的專家建議。
