Итак, что такое обмотка трансформатора? Проще говоря, это... катушки проволоки — обычно медь или алюминий—намотан на магнитный сердечник Внутри трансформатора. Именно эти обмотки обеспечивают работу трансформатора. Когда переменный ток протекает через одну катушку, он создаёт магнитное поле, которое передаёт энергию другой катушке. Этот процесс, называемый электромагнитная индукция, позволяет трансформатору ступенчатое повышение или понижение напряжения в зависимости от необходимости.
Независимо от того, обеспечиваете ли вы электроэнергией бытовую технику или целый завод, обмотка трансформатора Играет ключевую роль в безопасной и эффективной подаче нужного напряжения. Это основа передачи электроэнергии из одной точки в другую.

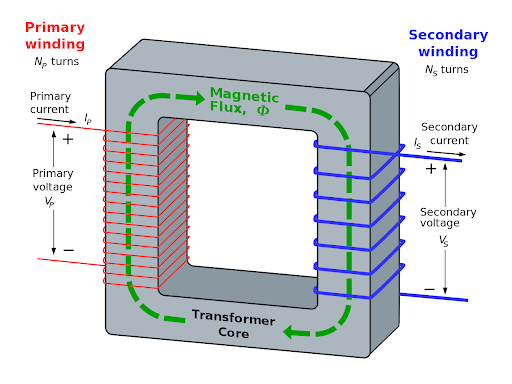

Первичные и вторичные обмотки
Каждый трансформатор имеет два основных набора обмоток: начальный и вторичный.
The первичная обмотка это тот, который подключен к входной источник питания. Когда через него протекает переменный ток, он создает изменяющееся магнитное поле В сердечнике трансформатора. Это поле и есть движущая сила всего процесса.
The вторичная обмотка находится близко к первичной обмотке и улавливает это магнитное поле. Через электромагнитная индукция, он генерирует новое напряжение, которое передается в выходная нагрузка—например, ваши приборы, инструменты или оборудование.
Число витков в каждой обмотке определяет, повышается ли напряжение (повышается) или понижается (понижается). Это простая, но мощная система, которая обеспечивает подачу электроэнергии именно туда и так, как нам нужно.
Как работают обмотки трансформатора

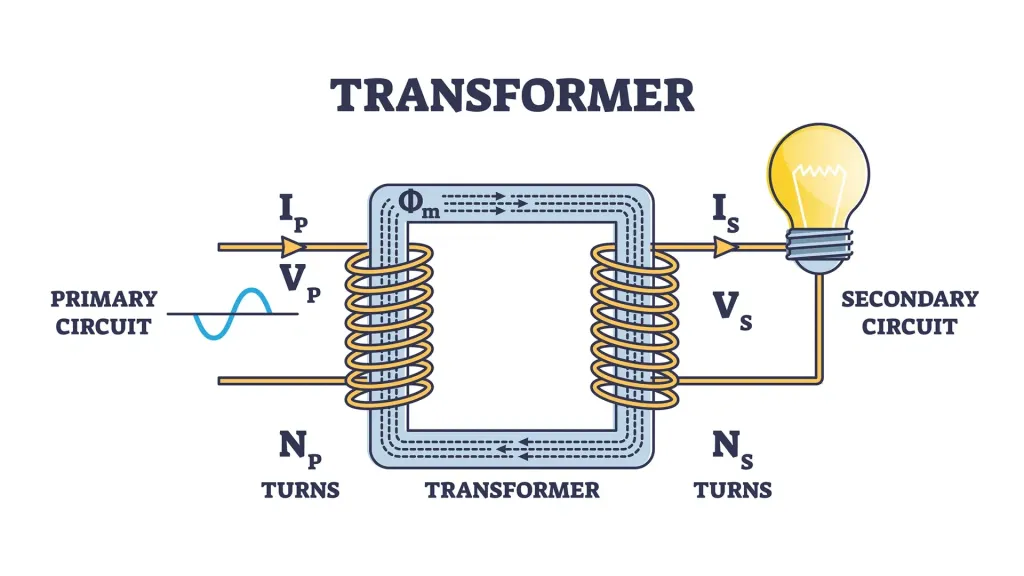

Чтобы понять как работают обмотки трансформатора, нам нужно рассмотреть ключевой принцип в физике —Закон электромагнитной индукции Фарадея. Там говорится, что когда электрический ток в первичная обмотка изменения, это создает магнитное поле который протекает через сердечник трансформатора. Это изменяющееся магнитное поле индуцирует напряжение в вторичная обмотка.
Величина напряжения во вторичной обмотке зависит от количество оборотов в каждой обмотке. Это называется отношение оборотов. Например, если первичная обмотка имеет 100 витков, а вторичная — 50, трансформатор уменьшит напряжение вдвое — это понижающий трансформатор. Если вторичная обмотка имеет больше витков, чем первичная, она увеличивает напряжение.
Вот простое правило:
Коэффициент напряжения = Коэффициент трансформации
Коэффициент передачи тока = Обратное отношение коэффициента трансформации
В этом и заключается прелесть обмотки трансформатора — она изменяет уровни напряжения без каких-либо движущихся частей, используя только интеллектуальную физику.
Расположение сердечника и обмоток
Способ расположения обмоток трансформатора на основной Играет большую роль в работе трансформатора. Обычно обмотки наматываются вокруг сердечник из слоистого железа, что помогает уменьшить то, что называется вихревые токи— крошечные петли бесполезной энергии, которые могут привести к потере тепла и мощности. Ламинирование сердечника помогает поддерживать эффективный и сфокусированный магнитный поток.
Существует два основных типа схем намотки: сердечника и типа оболочки. В трансформатор стержневого типа, обмотки окружают сердечник. В трансформатор броневойсердечник окружает обмотки. Каждая конструкция влияет на то, насколько хорошо магнитный поток распределяется между катушками и насколько поток утечки (нежелательное магнитное поле) исчезает.
Выбор правильной компоновки зависит от размера, уровня напряжения и потребностей в охлаждении трансформатора, но обе компоновки направлены на максимально эффективное использование магнитной энергии, генерируемой обмотками.
Основные типы намоток
Обмотки трансформатора могут быть расположены по-разному в зависимости от области применения, пространства и потребностей в охлаждении. Вот несколько распространённых типов:

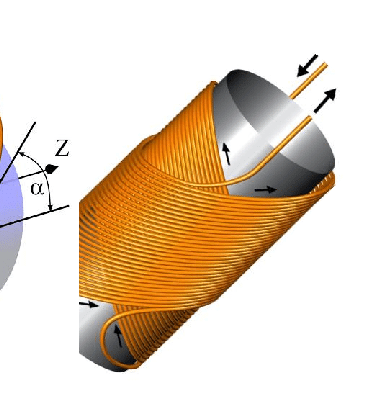

Спиральная обмотка: спиральная обмотка, часто используется в сильноточных трансформаторах. Он простой, прочный и хорошо выдерживает большие токи.
Намотка диска: Изготовлен из плоских катушек, уложенных слоями, как сэндвич. Обеспечивает лучшее охлаждение и отлично подходит для трансформаторов среднего и высокого напряжения.
Сэндвич-обмотка: слои первичной и вторичной обмоток чередуются. Такая конструкция уменьшает утечки и улучшает магнитную связь.
Тороидальная обмотка: Катушки намотаны в форме кольца вокруг тороидального (бубликообразного) сердечника. Эти трансформаторы компактны, эффективны и обладают очень низким уровнем электромагнитных помех.
Каждый тип обмотки обладает своими преимуществами: одни экономят место, другие лучше отводят тепло, а третьи снижают потери энергии. Выбор подходящего типа зависит от назначения трансформатора.
Общие материалы и потери

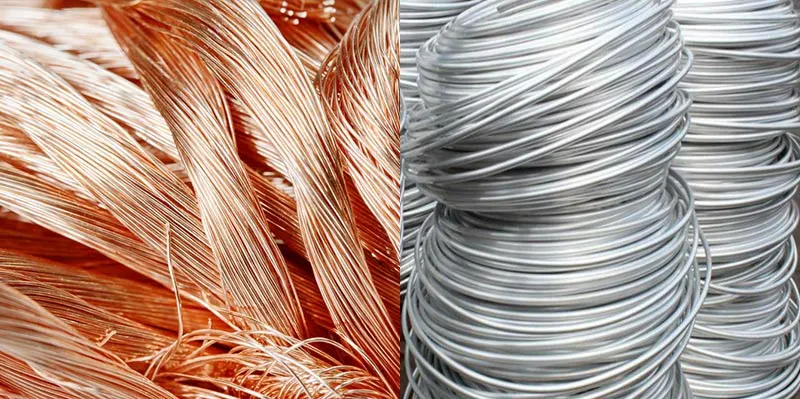

Обмотки трансформаторов обычно изготавливаются из медь или алюминий. Медь является предпочтительным, поскольку он обладает превосходной электропроводностью и позволяет более компактная конструкция обмотки. Он прочный, надежный и хорошо выдерживает большие нагрузки. Алюминий, с другой стороны, это легче и доступнее, что делает его хорошим выбором, когда стоимость или вес имеют значение.
Но ни один материал не идеален. При прохождении тока через обмотки часть энергии теряется в виде тепла. Это называется потеря меди, или потеря I²R, которое возникает из-за сопротивления самого материала обмотки. Другой источник потерь энергии – поток утечки—магнитная энергия, которая выходит из сердечника вместо того, чтобы соединять обмотки.
Оба типа потерь снижают общую эффективность трансформатора, поэтому тщательное проектирование и выбор материалов имеют ключевое значение для получения наилучших характеристик.
Заключение
Обмотка трансформатора — это основа его работы, которая безопасно и эффективно преобразует напряжение с помощью медных или алюминиевых катушек. Понимание типов, схем и материалов поможет вам выбрать или спроектировать трансформатор, соответствующий вашим потребностям.
Есть вопросы или нужна помощь в выборе типа обмотки? Свяжитесь с нашей командой сегодня для получения экспертных рекомендаций, индивидуальных решений или более подробной информации о вариантах обмоток трансформаторов.
Часто задаваемые вопросы о намотке трансформатора
1. Почему обмотки трансформатора изолируются?
Изоляция предотвращает короткие замыкания между витками и слоями провода. Она также защищает от скачков напряжения, тепла и влаги, продлевая срок службы и безопасность трансформатора.
2. Что является причиной выхода из строя обмотки трансформатора?
К распространённым причинам относятся перегрев, пробой изоляции, короткие замыкания, механическое воздействие и воздействие влаги. Регулярное тестирование и правильное охлаждение помогут предотвратить ранний выход из строя.
3. Как измеряется сопротивление обмотки?
Сопротивление обмотки проверяется с помощью омметра низкого сопротивления (DLRO). Это помогает обнаружить такие проблемы, как неплотные соединения, замыкания витков или повреждения проводников, прежде чем возникнут более серьёзные проблемы.
